Neodymové magnety jsou vyráběny procesem práškové metalurgie, který převádí přesnou slitinu neodymu, železa a boru (Nd₂Fe₁₄B) na hustě slinuté magnetické bloky, které jsou následně opracovány, potaženy a magnetizovány. Celý proces – od surové rudy až po hotový magnet – zahrnuje osm různých výrobních fází, z nichž každá vyžaduje přísné teplotní a atmosférické kontroly k dosažení nejsilnějšího výkonu permanentních magnetů na světě.

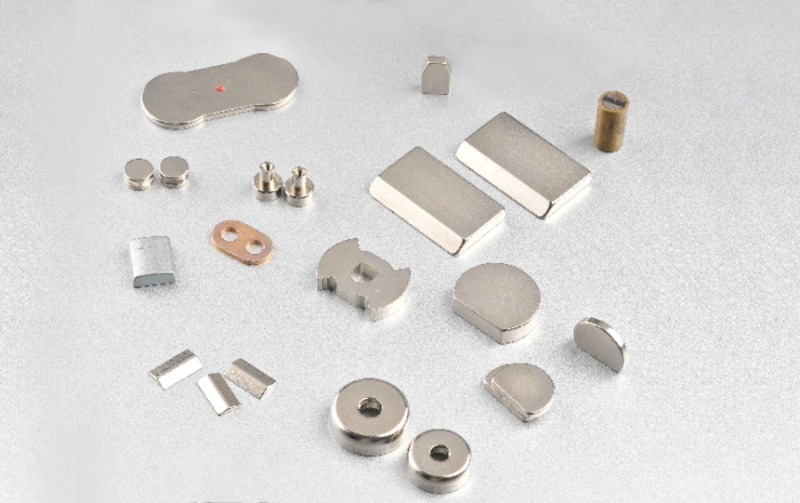

Click to visit our products: Sintrovaný magnet NdFeB
This guide explains every step of how neodymium magnets are made , proč je každá fáze důležitá, jak se různé třídy porovnávají a co potřebují inženýři a kupující vědět, když získávají tyto kritické komponenty pro motory, senzory, reproduktory, větrné turbíny a lékařská zařízení.
Jaké suroviny se používají k výrobě neodymových magnetů?
Základ každého neodymového magnetu tvoří tři primární prvky: neodym (kov vzácných zemin), železo a bor – spojené v intermetalické sloučenině Nd₂Fe₁₄B. Správné stanovení elementárního poměru je nesmlouvavé; i 1% odchylka v obsahu neodymu může posunout maximální energetický produkt magnetu (BHmax) o 5–10 %.
Jádro legující prvky
- neodym (Nd) — typically 29–32% by weight; pocházející především z bastnäsitových a monazitových rud; poskytuje tvrdou magnetickou fázi
- železo (Fe) — 64–66 % hmotnostních; poskytuje vysokou saturační magnetizaci a tvoří strukturní matrici slitiny
- bór (B) — approximately 1% by weight; stabilizuje tetragonální krystalovou strukturu nezbytnou pro vysokou koercitivitu
Performance-Enhancing Additives
Neodymové magnety vyšší třídy obsahují další prvky vzácných zemin a přechodné kovy pro zlepšení koercitivity při vysokých teplotách a odolnosti proti korozi:
- Dysprosium (Dy) / Terbium (Tb) — přidáno v množství 0,5–5 % pro zvýšení koercitivity při zvýšených teplotách; kritické pro magnety EV motoru pracující nad 120 °C
- kobalt (Co) — zlepšuje Curieho teplotu a snižuje teplotní citlivost magnetického výstupu
- Aluminum (Al), Copper (Cu), Gallium (Ga) — technické přísady na hranici zrn, které snižují poréznost slinování a zlepšují odolnost proti korozi
- Praseodym (Pr) — často nahrazují část obsahu neodymu (vytvářejí „slitiny NdPr“), aby se snížily náklady bez obětování významného výkonu
How Are Neodymium Magnets Made? 8-fázový výrobní proces
Výroba neodymových magnetů se řídí cestou sintrované práškové metalurgie skládající se z osmi řízených fází: tavení slitiny, odlévání pásů, dekrepitace vodíku, tryskové frézování, lisování, slinování, obrábění a povrchové potahování – následované konečnou magnetizací.
Stage 1 — Alloy Melting and Strip Casting
Přesně navážené suroviny se společně taví ve vakuové indukční peci při teplotách mezi 1 350 °C a 1 450 °C . Vakuové prostředí (tlak pod 0,1 Pa) zabraňuje oxidaci reaktivního obsahu neodymu. Roztavená slitina pak rychle tuhne pomocí technika pásového lití : tavenina se nalije na vodou chlazený rotující měděný válec, čímž se vytvoří tenké vločky (tloušťka 0,2–0,4 mm) s jemnou, homogenní mikrostrukturou.
Pásové odlévání nahradilo konvenční odlévání do knižní formy, protože snižuje tvorbu volné fáze alfa-železa (α-Fe) o více než 80 %, což se přímo promítá do vyšší remanence v hotovém magnetu. Dosahuje se rychlosti ochlazování 103–104 °C/s, čímž se zajistí požadovaná struktura zrna Nd₂Fe₁4B.
Stage 2 — Hydrogen Decrepitation (HD)
Vločky odlévané slitiny jsou vystaveny plynnému vodíku při teplotě 200–300 °C, což způsobuje, že materiál absorbuje vodík a samovolně se rozbije na hrubý prášek. — a process called hydrogen decrepitation. Fáze po hranicích zrn bohatá na Nd absorbuje přednostně vodík, což způsobuje selektivní křehké praskání podél hranic zrn.
Tento krok je kritický, protože bezpečně rozbije křehkou slitinu bez zanesení kontaminace nebo tepla, které by způsobilo mechanické drcení. Výsledný HD prášek má velikost částic 100–500 µm, připravený k jemnému mletí.
Fáze 3 — Tryskové frézování
HD prášek je přiváděn do tryskového mlýnu, kde vysokorychlostní proudy dusíku nebo argonu urychlují částice na nadzvukovou rychlost, což způsobuje srážky mezi částicemi, které rozdrtí materiál až na střední velikost částic 3–5 µm.
Distribuce velikosti částic je přísně kontrolována, protože určuje počet zrn s jednou doménou ve finálním magnetu – a koerciivita (Hcj) se přímo mění s hustotou zrn jedné domény. Nadměrně velké částice (>10 µm) obsahují více magnetických domén a snižují koercitivitu; podměrečné částice (<1 µm) jsou příliš reaktivní a snadno oxidují. Obsah kyslíku v mlecí atmosféře se udržuje pod 50 ppm, aby se zabránilo povrchové oxidaci prášku bohatého na neodym.
Fáze 4 – Lisování magnetického pole (orientace a zhutnění)
Jemný prášek je lisován do zelených výlisků uvnitř silného magnetického pole 1,5–2,5 Tesla, které zarovná osu c každé částice prášku rovnoběžně se směrem pole – uzamkne se v anizotropní orientaci, která dává neodymovým magnetům jejich výjimečný výkon.
Používají se dva způsoby lisování:
- Lisování matrice v magnetickém poli (axiálním nebo příčném) — nejběžnější; applies 100–200 MPa compaction pressure; produces near-net-shape blocks or discs
- Izostatické lisování (mokrý sáček CIP) — prášek suspendovaný v kaši je izostaticky lisován při 200–300 MPa; dosahuje vyšší hustoty zeleně a lepší rovnoměrnosti orientace u složitých tvarů
Zelený výlisek má v této fázi hustotu přibližně 3,5–4,0 g/cm³ — hluboko pod teoretickou hustotou 7,5 g/cm³ — a je mechanicky křehký. Musí se s ním manipulovat v inertní atmosféře, aby se zabránilo oxidaci před slinováním.
Fáze 5 — Vakuové slinování a žíhání
Slinování je nejkritičtější tepelný krok: surové výlisky se zahřívají ve vakuové peci na 1 050–1 100 °C po dobu 2–5 hodin, což způsobí slinování v kapalné fázi, které zhutní výlisek na více než 99 % teoretické hustoty.
Během slinování kapalná fáze bohatá na Nd (bod tání ~665 °C) smáčí hranice zrn a přitahuje částice k sobě kapilárním působením. Toto zhuštění eliminuje mezičásticovou porozitu a vytváří mikrostrukturu zrn Nd₂Fe₁4B (průměrný průměr 5–10 µm) obklopených tenkou, souvislou fází zrn bohatou na Nd – strukturou, která umožňuje vysokou koercivitu.
Po slinování je díl podroben dvoustupňovému zpracování žíháním: nejprve při 900 °C po dobu 1–2 hodin, poté při 500–600 °C po dobu 1–3 hodin. Nízkoteplotní žíhání optimalizuje složení hranic zrn a zvyšuje koercitivitu o 10–20 % ve srovnání s as-slinutými díly.
Fáze 6 – Obrábění a krájení
Bloky slinutých neodymových magnetů jsou extrémně tvrdé (tvrdost podle Vickerse ~570 HV) a křehké, takže veškeré tvarování je prováděno diamantovým broušením, drátovým EDM nebo vícedrátovým krájením namísto konvenčního obrábění.
Diamantově potažené řezací kotouče běžící v chladicí kapalině řežou bloky na kotouče, segmenty, oblouky nebo vlastní profily s tolerancemi ±0,05 mm u přesných tříd. Při řezání vzniká jemný magnetický prach, který se shromažďuje a recykluje. Hrany jsou zkoseny, aby se snížilo riziko odštípnutí během lakování a montáže.
Fáze 7 — Povrchová úprava a ochrana proti korozi
Holé neodymové magnety v okolních podmínkách rychle korodují – fáze na hranicích zrn bohatá na Nd reaguje s vlhkostí a kyslíkem, což způsobuje odlupování povrchu během několika dní – takže každý hotový magnet dostane alespoň jeden ochranný povlak.
| Typ povlaku | Tloušťka (µm) | Odolnost proti postřiku solí | Provozní teplota | Typický případ použití |
| Nikl-měď-nikl (NiCuNi) | 15–25 | 24–96 hodin | Až 200 °C | Všeobecný průmysl, senzory |
| zinek (Zn) | 8–15 | 12–48 hod | Až 150 °C | Nákladově citlivé aplikace |
| Epoxidová pryskyřice | 15–25 | 48–240 hodin | Až 150 °C | Prostředí s vysokou vlhkostí |
| Fosfátový epoxid | 10–20 | 24–72 hodin | Až 120 °C | Lepené sestavy magnetů |
| Zlato/stříbro (vzácné kovy) | 1–5 | >500 h | Až 250°C | Lékařské implantáty, letecký průmysl |
Tabulka 1: Porovnání povrchových povlaků neodymových magnetů podle tloušťky, odolnosti proti korozi, provozní teploty a vhodnosti použití.
Fáze 8 – Magnetizace
Neodymové magnety jsou zmagnetizovány jako poslední výrobní krok vystavením potažené části pulznímu magnetickému poli 3–5 Tesla – značně nad koercitivním polem magnetu – které vyrovná všechny magnetické domény rovnoběžně se zamýšleným směrem.
Magnetizace se provádí jako poslední (po obrábění a povlakování), protože silně zmagnetizované díly přitahují železné úlomky a manipulace s nimi ve výrobním prostředí je nebezpečná. Kondenzátorový vybíjecí magnetizér dodává pulz s trváním milisekundy prostřednictvím na zakázku vinutého upínače cívky navrženého pro specifický tvar magnetu. Částečné magnetizace (např. vícepólové vzory v prstencových magnetech) se dosahuje pomocí segmentovaných polí cívek.
Jaké druhy neodymových magnetů jsou k dispozici a jak se liší?
Typy neodymových magnetů jsou označeny svým maximálním energetickým produktem (BHmax v MGOe), za kterým následuje písmeno označující jejich schopnost koercitivity při vysokých teplotách – od standardních (bez přípony) přes H, SH, UH, EH až po AH pro tepelně nejstabilnější třídy.
| stupeň | BHmax (MGOe) | Remanence Br (T) | Max provozní teplota | Obsah Dy/Tb | Typická aplikace |
| N35–N52 (standardní) | 35–52 | 1,17–1,48 | 80 °C | žádný | Reproduktory, spotřební elektronika |
| N35H–N50H | 35–50 | 1,17–1,43 | 120°C | Nízká | BLDC motory, čerpadla |
| N35SH–N45SH | 35–45 | 1,17–1,35 | 150°C | Střední | Servomotory, robotika |
| N28UH–N40UH | 28–40 | 1,04–1,26 | 180 °C | Vysoká (Dy-heavy) | EV trakční motory |
| N28EH–N38EH | 28–38 | 1.04–1.22 | 200°C | Velmi vysoká (Dy Tb) | Letecké pohony |
| N28AH–N33AH | 28–33 | 1.04–1.15 | 220 °C | Maximum (bohaté na Tb) | Vysoce výkonná geotermální, hlubinná |
Tabulka 2: Porovnání kvality neodymového magnetu podle energetického produktu, remanence, maximální provozní teploty, obsahu těžkých vzácných zemin a použití.
Jak se slinuté neodymové magnety porovnávají s lepenými neodymovými magnety?
Slinuté neodymové magnety nabízejí až trojnásobek magnetického energetického produktu než lepené druhy, ale jsou omezeny na jednodušší geometrie; lepené magnety obětují magnetický výkon výměnou za složité díly čistého tvaru bez odpadu při obrábění.
Lepené neodymové magnety se vyrábějí smícháním rychle zchlazeného prášku NdFeB (velikost částic 50–200 µm) s polymerním pojivem (typicky nylon, PPS nebo epoxid) a lisováním nebo vstřikováním směsi do konečného tvaru. Protože je prášek náhodně orientovaný (izotropní), hodnoty BHmax dosahují pouze 8–12 MGOe – ve srovnání s 35–52 MGOe u anizotropních slinutých jakostí.
| Majetek | Slinutý NdFeB | Vázaný NdFeB |
| BHmax (MGOe) | 35–55 | 5–12 |
| Hustota (g/cm³) | 7,4–7,6 | 5,0–6,2 |
| Tvarová složitost | Nízká (requires machining) | Vysoká (síťové tvarování) |
| Odolnost proti korozi (holá) | Špatné (vyžaduje nátěr) | Střední (pomáhá polymerní pojivo) |
| Rozměrová tolerance | ±0,05 mm (zem) | ±0,03 mm (lisované) |
| Relativní náklady na jednotku | vyšší | Nízkáer (at scale) |
| Typické aplikace | EV motory, větrné turbíny, MRI | Pevné disky, krokové motory, senzory |
Tabulka 3: Přímé srovnání slinutých a lepených neodymových magnetů napříč klíčovými výkonnostními a výrobními charakteristikami.
Proč je kontrola kvality při výrobě neodymových magnetů tak kritická?
Jediná šarže neodymových magnetů, která nevyhovuje specifikacím, může způsobit demagnetizaci motoru v terénu, což stojí 10–100× více než samotný magnet v rámci záručních reklamací a montážních přepracování – díky čemuž je přísná kontrola kvality komerčně nejdůležitějším aspektem výrobního procesu.
Standardní testy kontroly kvality prováděné u každé výrobní šarže zahrnují:
- Testování magnetických vlastností (BH křivka) — hysterezní měření Br, Hcb, Hcj a BHmax podle norem IEC 60404-5 / MMPA
- Rozměrová kontrola — Ověření souřadnicového měřicího stroje nebo optického komparátoru na tolerance výkresu (obvykle ±0,05 mm pro slinuté třídy)
- Testování solnou mlhou (ASTM B117) — odolnost povlaku proti korozi ověřena při 35°C, 5% atmosféře NaCl
- Přilnavost povlaku (příčný test, ISO 2409) — zajišťuje celistvost povlaku při mechanickém namáhání
- Zkouška stárnutí při vysoké teplotě — magnety udržované na jmenovité maximální teplotě po dobu 100 hodin; ztráta toku musí zůstat pod 5 %
- Chemická analýza XRF / ICP — potvrzuje složení slitiny v rozmezí ±0,5 % specifikovaného obsahu vzácných zemin
- Density measurement — Archimedes method; hustota pod 7,40 g/cm³ ukazuje na nepřijatelnou poréznost u slinutých jakostí
Jaké inovace formují, jak se dnes vyrábí neodymové magnety?
Tři hlavní inovace nově definují výrobu neodymových magnetů: technologie difúze na hranici zrna (GBD), strategie redukce těžkých vzácných zemin a aditivní výroba sestav magnetů.
Difúze na hranici zrn (GBD)
GBD je komerčně nejvýznamnější inovací poslední doby. Namísto rovnoměrného míchání dysprosia nebo terbia v celé slitině se na povrch magnetu nanese fluoridový nebo oxidový povlak Dy/Tb, který se poté difunduje podél hranic zrn při 800–950 °C. Těžká vzácná zemina se koncentruje přesně tam, kde je potřeba – na povrchu zrn – zvyšuje koercitivitu o 30–50 % při použití o 50–70 % méně dysprosia než konvenční metody míchání. Pro výrobce elektromobilů, kteří čelí omezením dodávek dysprosia, je toto zlepšení transformační.
Formulace ze vzácných zemin s nízkou nebo nulovou hmotností
Výzkumné programy zaměřené na nulové dysprosiové magnety postupují prostřednictvím zjemňování zrn na velikost částic pod 3 µm. Jemnější jednodoménová zrna mohou dosáhnout hodnot Hcj nad 25 kOe bez dysprosia při teplotách až 120 °C – dostatečné pro mnoho konstrukcí EV motorů. Deformační zpracování za horka, alternativa ke slinování, vytváří nanokrystalické mikrostruktury s velikostí zrn 200–400 nm, což umožňuje hodnoty koercitivity nemožné při konvenčním slinování.
Aditivní výroba a lepené komplexní geometrie
Binder jetting a 3D tisk NdFeB-polymerových kompozitů založený na vytlačování nyní produkují složité tvary magnetů – včetně Halbachových polí, segmentovaných prstenců a topologicky optimalizovaných motorových rotorů – které není možné vyrobit konvenčním obráběním. Zatímco produkty s magnetickou energií v současnosti dosahují pouze 8–15 MGOe, očekává se, že pokračující vývoj anizotropních tištěných magnetů (vyrovnávání částic během tisku s aplikovaným polem) během příštích pěti let posune hodnoty nad 20 MGOe.
FAQ: How Neodymium Magnets Are Made
Q1: Jak dlouho trvá výroba neodymového magnetu ze surovin?
Typický výrobní cyklus od tavení slitiny po hotový, potažený a magnetizovaný magnet trvá 7–14 working days ve standardním výrobním zařízení. Samotné slinování a žíhání zabere 12–20 hodin času pece; nátěr a vytvrzení přidat další 1–3 dny v závislosti na zvoleném nátěrovém systému.
Q2: Mohou neodymové magnety ztratit svůj magnetismus během výroby?
Ano – vystavení teplotám nad Curieovým bodem (310–340 °C pro standardní NdFeB) permanentně ničí magnetismus. To je důvod, proč je magnetizace posledním krokem. Během slinování při 1 050–1 100 °C je materiál nad svou Curieovou teplotou a je nemagnetický; magnetická orientace nastavená během lisování je zachována v krystalové struktuře (anizotropie), nikoli v magnetických doménách, a je obnovena, když je magnet na konci procesu zmagnetizován.
Q3: Proč se většina neodymových magnetů vyrábí v Číně?
Čína kontroluje přibližně 85–90 % celosvětové kapacity zpracování vzácných zemin a přibližně 70 % výroby slinutých magnetů NdFeB. Tato dominance odráží desetiletí investic do infrastruktury těžby vzácných zemin (zejména ve Vnitřním Mongolsku a provincii Ťiang-si), vertikální integraci od rudy po hotový magnet a úspory z rozsahu postavené na velké domácí poptávce ze spotřební elektroniky, větrné energie a odvětví elektromobilů. Výrobní závody v Japonsku, Německu a Spojených státech existují, ale fungují ve výrazně menším měřítku.
Q4: Jaký je rozdíl mezi N52 a N35 z hlediska výroby?
N52 magnets require higher purity neodymium (>99.5% Nd purity) , přísnější kontrola velikosti částic (průměr <3,5 µm) během tryskového frézování a přesnější řízení teploty slinování pro dosažení maximální teoretické hustoty a zarovnání zrn. Typy N35 tolerují širší procesní okna. V důsledku toho jsou výtěžky N52 na chod pece obvykle o 15–25 % nižší než u typů N35, což je činí úměrně dražšími, než by naznačoval samotný rozdíl v energetickém produktu.
Q5: Jsou neodymové magnety recyklovatelné?
Ano, ale komerční recyklační infrastruktura zůstává omezená. Dekrepitaci vodíku lze aplikovat na magnety na konci životnosti k regeneraci prášku NdFeB, který je následně přepracován na nové magnety nebo oxidy vzácných zemin. Výtěžnost neodymu z magnetového odpadu dosahuje 95 % při použití hydrometalurgických cest. Rostoucí legislativní tlak – zejména v zákoně EU o kritických surovinách – urychluje investice do uzavřených recyklačních systémů pro EV a magnety větrných turbín.
Q6: Jaká bezpečnostní opatření jsou vyžadována při výrobě neodymových magnetů?
NdFeB prášek je pyrophoric — může se samovolně vznítit na vzduchu, když velikost částic klesne pod 10 µm. Veškeré operace mletí, lisování a manipulace s práškem se provádějí v inertní atmosféře (dusík nebo argon) s hladinami kyslíku pod 100 ppm. Magnetizované hotové díly vyšší než N42 vyvíjejí síly přesahující 100 N mezi sousedními díly a mohou způsobit vážná poranění sevřením; manipulační protokoly vyžadují neželezné nástroje, distanční vložky a postupy pro dvě osoby pro magnety o průměru nad 50 mm.
Závěr
Understanding how neodymium magnets are made — od přesné chemie slitin přes odlévání pásů, dekrepitaci vodíku, tryskové frézování, lisování pomocí magnetického pole, vakuové slinování, obrábění, potahování a konečnou magnetizaci — vybavuje inženýry, týmy pro nákup a návrháře produktů, aby mohli činit chytřejší rozhodnutí o zdrojích, psát lepší specifikace a s jistotou odstraňovat poruchy výkonu.
Výrobní proces je neúprosný: kontaminace kyslíkem ve fázi frézování, odchylka 10 °C během slinování nebo poddimenzovaná tloušťka povlaku se mohou přímo promítnout do poruch v poli v hodnotě násobků pořizovací ceny magnetu. Stejně tak inovace, jako je difúze na hranicích zrn a formulace Dy-lean, rychle posouvají to, co je dosažitelné – snižují riziko dodavatelského řetězce při zachování nebo zlepšení výkonu.
Vzhledem k tomu, že poptávka po elektrických vozidlech, větrných turbínách, robotice a lékařských zařízeních stále převyšuje nabídku těžkých prvků vzácných zemin, a to jak výrobního procesu, tak vědy o materiálech, za nimiž stojí neodymium magnets zůstane v dohledné budoucnosti mezi strategicky nejdůležitějšími tématy pokročilé výroby.
