Jak magnety napájejí moderní elektronická zařízení?

Magnety tiše napájí téměř každé elektronické zařízení, kterého se lidé každý den dotýkají, od reproduktoru v telefonu po motor v elektrickém vozidle. Tento článek vysvětluje, jak funguje elektronická technologie magnetů, kde se používá, jak se permanentní magnety liší od elektromagnetů a jaká budoucnost čeká magnetické součástky ve spotřební a průmyslové elektronice.

Prozkoumejte klíčové aplikace magnetických materiálů

Jak magnety napájejí moderní elektronická zařízení?

Magnety napájejí moderní elektronická zařízení přeměnou elektrické energie na pohyb, přeměnou pohybu na elektrickou energii nebo ukládáním a čtením dat prostřednictvím změn magnetických polí. Tento třícestný vztah mezi elektřinou a magnetismem, známý jako elektromagnetismus, je základem téměř každého elektronického produktu na dnešním trhu, včetně smartphonů, notebooků, elektrických vozidel, lékařských skenerů a domácích spotřebičů. Bez elektronický magnet komponenty, zařízení jako reproduktory, pevné disky, senzory a motory by prostě nefungovaly.

Globální posun směrem k elektrifikaci pouze zvýšil spoléhání na magnetické komponenty. Magnety ze vzácných zemin, zejména typy neodym-železo-bor (NdFeB), podle předpovědí zaznamenají do roku 2026 výrazný růst poptávky, protože výrobci elektrických vozidel, větrných turbín, robotiky a spotřební elektroniky zvýší výrobu, podle průmyslových projekcí. Tento článek přesně popisuje, jak funguje elektronická technologie magnetů, kde se objevuje v každodenních zařízeních a jak vyhodnotit různé typy magnetů používané v elektronickém průmyslu.

Co je to vlastně elektronická součástka magnetu?

Elektronická součást s magnetem je jakákoli část elektronického systému, která generuje magnetické pole nebo na něj reaguje za účelem vytvoření specifického elektrického nebo mechanického efektu. Tyto součásti spadají do dvou širokých kategorií: permanentní magnety, které drží pevné magnetické pole bez vnějšího napájení, a elektromagnety, které generují magnetické pole pouze tehdy, když elektrický proud protéká stočeným drátem, typicky navinutým kolem železného nebo feritového jádra.

Oba typy interagují s elektrickým proudem a vytvářejí sílu, řídí tok signálu nebo přeměňují jednu formu energie na jinou. Tato interakce umožňuje malému magnetu uvnitř reproduktoru telefonu rozvibrovat membránu a produkovat zvuk, nebo to, co umožňuje mnohem většímu magnetu uvnitř elektromotoru roztočit rotor s dostatečným točivým momentem k pohybu dvoutunového vozidla.

Permanentní magnety vs. elektromagnety v elektronice

Permanentní magnety a elektromagnety plní různé role v elektronickém designu, protože jeden vyžaduje nepřetržité napájení a druhý nikoli. Níže uvedená tabulka porovnává tyto dvě hodnoty napříč kritérii, které inženýři obvykle zvažují při výběru typu magnetu pro danou aplikaci.

Tabulka 1: Porovnání permanentních magnetů a elektromagnetů v elektronických aplikacích

Inženýři obecně volí permanentní magnety, když zařízení potřebuje konstantní, kompaktní a energeticky účinné pole, jako je reproduktor chytrého telefonu nebo pevný disk. Elektromagnety se volí, když je potřeba pole zapnout a vypnout nebo upravit jeho sílu, jako je spínač relé nebo skener MRI.

Která každodenní elektronická zařízení spoléhají na magnety?

Téměř každá kategorie spotřební a průmyslové elektroniky závisí na tom, aby správně fungovala alespoň jedna elektronická součástka s magnetem. Níže uvedený seznam zdůrazňuje nejčastější příklady, se kterými lidé denně komunikují.

• Reproduktory a sluchátka: Permanentní magnet interaguje s cívkou přenášející střídavý proud, což způsobuje, že membrána vibruje a vytváří zvuk. Větší magnety obecně umožňují hlasitější a bohatší výstup.
• Pevné disky: Data jsou uložena magneticky, s miliardami mikroskopických magnetických oblastí na rotujícím disku představujícím binární 0 a 1, které hlava jednotky čte a zapisuje.
• Elektromotory: Motory ve ventilátorech, mixérech, dronech a elektrických vozidlech využívají magnety k přeměně elektrického proudu na rotační pohyb prostřednictvím interakce magnetických polí.
• Senzory: Magnetické senzory detekují polohu, rychlost a rotaci v aplikacích od protiblokovacích brzd v autech po kompasy pro chytré telefony a detekci sklopné obrazovky.
• Bezdrátové nabíječky: Indukční nabíjecí podložky používají cívky a magnetická pole k přenosu energie do zařízení bez fyzického připojení kabelem.
• Magnetické příslušenství k telefonu: Pouzdra, držáky a nástavce na peněženky stále častěji využívají vestavěná pole magnetů k bezpečnému přichycení na kompatibilní zařízení.

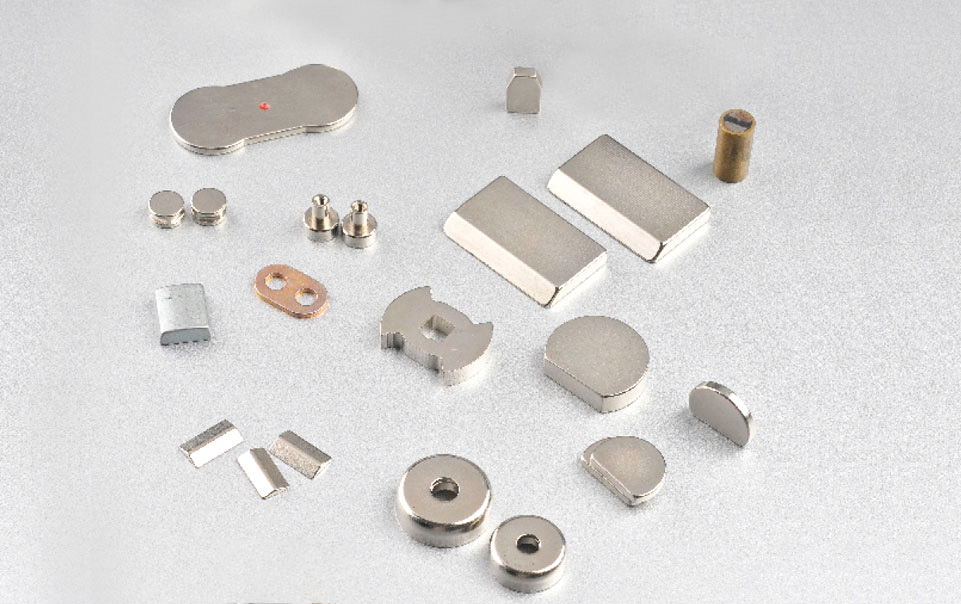

Proč neodymové magnety dominují spotřební elektronice

Neodymové magnety dominují spotřební elektronice, protože poskytují nejsilnější magnetické pole na jednotku velikosti a hmotnosti ze všech komerčně dostupných typů magnetů. Díky tomu jsou ideální pro kompaktní zařízení, jako jsou smartphony, bezdrátová sluchátka a notebooky, kde záleží na každém krychlovém milimetru vnitřního prostoru. Výrobci spotřební elektroniky požadují neodymové magnety vyráběné v přísných tolerancích přesnosti, protože i malé nekonzistence mohou ovlivnit kvalitu zvuku, přesnost snímače nebo výkon motoru v miniaturizovaných zařízeních.

Flexibilní gumové magnety také získávají na trakci ve skládacích zařízeních a magnetických pouzdrech na telefony, protože je lze tvarovat tak, aby odpovídaly složitým designovým specifikacím, a přitom zůstaly odolné díky opakovanému ohýbání.

Jak magnetické senzory zlepšují elektronická zařízení?

Magnetické senzory zlepšují elektronická zařízení tím, že převádějí změny v magnetickém poli na přesné elektrické signály, které může obvod interpretovat. Tato funkce je nezbytná v aplikacích, kde by se mechanický kontakt časem opotřeboval nebo kde na rychlosti a spolehlivosti záleží více, než může poskytnout fyzický spínač.

Mezi běžné použití magnetických senzorů patří inerciální navigační systémy, detekce polohy uvnitř elektromotorů a bezpečnostní systémy, které monitorují, zda jsou dveře nebo okno otevřené nebo zavřené. Ve vozidlech magnetické snímače sledují rychlost kol pro protiblokovací brzdové systémy a detekují polohu klikového hřídele pro časování motoru. V chytrých telefonech napájejí digitální kompasy a detekují otevření nebo zavření skládací obrazovky nebo krytu magnetického pouzdra.

Jazýčkové spínače a Hallovy senzory

Jazýčkové spínače a Hallovy senzory jsou dva nejrozšířenější typy technologií magnetického snímání v elektronice. Jazýčkový spínač používá dva tenké kovové kontakty, které se fyzicky uzavřou, když poblíž projde magnet, takže je jednoduchý a levný, ale časově omezený mechanickým opotřebením. Senzor s Hallovým efektem naproti tomu nemá žádné pohyblivé části a místo toho měří změny napětí způsobené blízkým magnetickým polem, takže je odolnější pro aplikace s vysokým cyklem, jako jsou automobilové senzory a průmyslová zařízení.

Jakou roli hrají magnety v elektrických vozidlech a obnovitelné energii?

Magnety hrají ústřední roli v elektrických vozidlech a systémech obnovitelné energie tím, že umožňují vysoce účinné motory a generátory, na kterých tyto technologie závisí. Trakční motory v elektrických vozidlech se spoléhají na vysoce výkonné permanentní magnety, které přeměňují energii baterie na točivý moment potřebný k pohybu vozidla, a tato poptávka je jednou z největších hnacích sil celosvětového růstu výroby magnetů.

Větrné turbíny fungují na podobném principu obráceně. Generátory s permanentními magnety uvnitř turbín přeměňují mechanickou energii otáčejících se lopatek na elektřinu a očekává se, že tento segment zaznamená pokračující růst objemu, protože země sledují cíle dekarbonizace. Tento trend přiměl výrobce k výzkumu alternativ bez vzácných zemin, jako jsou formulace magnetů na bázi nitridu železa, s cílem snížit náklady a spoléhat se na těžbu vzácných zemin při zachování konkurenceschopného výkonu.

Porovnání materiálů magnetů podle aplikace

Různé materiály magnetů vyhovují různým elektronickým aplikacím na základě pevnosti, ceny, teplotní tolerance a odolnosti proti korozi. Níže uvedená tabulka uvádí čtyři nejběžněji používané materiály v odvětví elektroniky a elektrických vozidel.

Tabulka 2: Běžné materiály magnetů používané v aplikacích elektronických a elektrických vozidel

Jak magnetické stínění chrání citlivou elektroniku?

Magnetické stínění chrání citlivou elektroniku blokováním nebo přesměrováním elektromagnetického rušení (EMI), které by jinak mohlo narušit výkon obvodu. Protože zařízení balí více magnetických a elektronických součástek do menších prostorů, stává se nechtěné rušení mezi součástmi větší konstrukční výzvou, a proto výrobci používají stínící materiály k izolaci citlivých součástí a udržení optimálního výkonu.

Stínění obvykle zahrnuje vrstvy kovu s vysokou propustností, které absorbují rozptýlená magnetická pole dříve, než se dostanou k desce s obvody, senzoru kamery nebo bezdrátové anténě. To je zvláště důležité u smartphonů, kde jsou reproduktory, bezdrátové nabíjecí cívky a více magnetických senzorů zabaleny v milimetrech od sebe.

Jaká je budoucnost magnetické elektronické technologie?

Budoucnost magnetických elektronických technologií se soustředí na menší, účinnější a ekologicky méně nákladné magnetické materiály. Výzkumníci v oblasti nanomagnetismu a spin-transportu pracují na magnetických zařízeních nové generace, která by mohla ještě více snížit velikost a požadavky na napájení senzorů a paměťových komponent. Současně výrobní inovace, jako je studené slinování feritových a kompozitních magnetů, zlepšují energetickou účinnost při samotné výrobě.

Jedna pozoruhodná oblast výzkumu zahrnuje materiál, který funguje jako dioda magnetického pole, přenášející magnetické pole na objekt pouze v jednom směru, nikoli symetricky. Tento typ zařízení má potenciální aplikace v elektrických motorech, transformátorech a lékařských zobrazovacích zařízeních, kde jsou běžné symetricky spojené magnetické prvky.

Magnety bez vzácných zemin nabývají na síle

Magnety bez vzácných zemin nabývají na síle, protože výrobci usilují o snížení nákladů a rizika dodavatelského řetězce spojeného s těžbou vzácných zemin. Formulace nitridu železa a další alternativní kompozity jsou vyvíjeny, aby zpochybnily dominanci tradičních magnetů ze vzácných zemin, a pokud tyto materiály dosáhnou konkurenceschopné úrovně výkonu, mohly by v nadcházejících letech přetvořit způsob, jakým výrobci elektroniky získávají magnetické součástky.

Často kladené otázky o elektronických součástkách magnetů

Může silný magnet poškodit smartphone nebo notebook?

Moderní smartphony a notebooky jsou vyrobeny s magnetickým stíněním a používají spíše úložiště SSD než magnetické pevné disky, takže je nepravděpodobné, že by běžný magnet způsobil ztrátu dat. Starší zařízení s magnetickými pevnými disky, kartami s magnetickým proužkem a některými lékařskými implantáty, jako jsou kardiostimulátory, však mohou být stále ovlivněna silnými magnetickými poli, proto je u vysoce pevných neodymových magnetů na místě opatrnost.

Proč větší magnety reproduktorů produkují hlasitější zvuk?

Větší magnet generuje silnější magnetické pole, které umožňuje kmitací cívce pohybovat membránou reproduktoru větší silou pro daný elektrický vstup, čímž vzniká větší hlasitost a často lepší odezva basů. To je jeden z důvodů, proč prémiové reproduktory a sluchátka mají tendenci používat větší nebo kvalitnější neodymové magnety než levné modely.

Používají všechny elektromotory permanentní magnety?

Ne, ne všechny elektromotory používají permanentní magnety. Některé motory, známé jako indukční motory, generují své magnetické pole výhradně pomocí elektromagnetismu bez jakéhokoli permanentního magnetu, zatímco motory s permanentními magnety používají vložené magnety k dosažení vyšší účinnosti a hustoty točivého momentu, což je důvod, proč jsou upřednostňovány v elektrických vozidlech a přesné robotice.

Jak bezdrátové nabíjení využívá magnety a elektřinu dohromady?

Bezdrátové nabíjecí podložky používají cívku, která generuje střídavé magnetické pole, které indukuje proud v odpovídající cívce uvnitř přijímacího zařízení a přenáší energii bez fyzického připojení kabelu. Mnoho bezdrátových nabíječek také obsahuje vyrovnávací magnet, který pomáhá správně umístit zařízení na nabíjecí cívku pro maximální účinnost.

Používají se magnety v jednotkách SSD (Solid State Drive)?

Ne, disky SSD nepoužívají k ukládání dat magnety. Na rozdíl od tradičních pevných disků, které ukládají data magneticky na rotující plotně, SSD ukládají data elektronicky do paměťových čipů flash, což je jeden z důvodů, proč jsou SSD odolnější vůči magnetickému rušení a fyzickým nárazům než starší magnetické pevné disky.

Klíčové poznatky o magnetické elektronické technologii

Magnetické elektronické součástky jsou vetkány téměř do každého zařízení, na které se lidé spoléhají, od reproduktoru produkujícího zvuk v páru sluchátek až po trakční motor, který pohání elektromobil po dálnici. Permanentní magnety nabízejí kompaktní, energeticky účinná pole pro aplikace, jako jsou reproduktory a senzory, zatímco elektromagnety poskytují nastavitelná, přepínatelná pole pro aplikace, jako jsou relé a lékařské zobrazování. Vzhledem k tomu, že poptávka po elektrických vozidlech a obnovitelné energii roste a jak výzkumníci vyvíjejí alternativy bez vzácných zemin a magnetické materiály nové generace, elektronická technologie magnetů se v nadcházejících letech stane ještě důležitějším prvkem při navrhování a výrobě elektronických zařízení.
