Bezdrátový nabíjecí magnet funguje tak, že využívá přesně uspořádané pole permanentních magnetů zabudovaných v nabíječce i zařízení, aby udržely obě cívky v dokonalém vyrovnání, čímž se maximalizuje účinnost přenosu elektromagnetické indukce. Bez magnetického vyrovnání ztrácí indukční nabíjení značnou energii — studie od Wireless Power Consortium (WPC) ukazují, že cívka vyosená jen o 3 mm může snížit účinnost nabíjení až o 30 %. Magnet není zapojen do skutečného přenosu energie; jeho jediným úkolem je polohové zamykání.

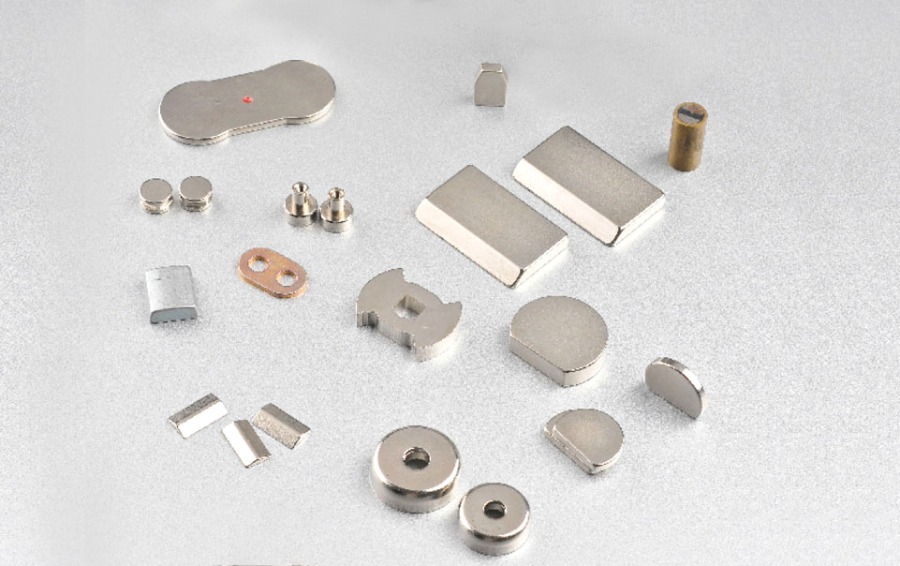

Kliknutím navštívíte naše produkty: Sintrovaný magnet NdFeB
Podle zprávy o trhu z roku 2025 společnosti Grand View Research byl globální trh s bezdrátovým nabíjením oceněn 23,4 miliardy USD v roce 2024 a předpokládá se, že poroste složeným ročním tempem 17,8 % do roku 2030 . Technologie magnetického vyrovnání je pro tento růst zásadní, umožňuje nacvakávací příslušenství, rychlejší certifikované rychlosti nabíjení a novou generaci modulárních nabíjecích ekosystémů.
Proč je magnet nezbytný pro bezdrátové nabíjení
Bezdrátový nabíjecí magnet řeší největší technickou slabinu indukčního přenosu energie: nesouosost cívky. Indukční nabíjení standardu Qi funguje tak, že střídavý proud prochází cívkou vysílače a generuje magnetické pole, které indukuje proud v cívce přijímače uvnitř zařízení. To funguje efektivně pouze v případě, že jsou obě cívky soustředné – jakékoli boční posunutí rychle snižuje účinnost vazby.
Fyzika za citlivostí zarovnání je přímočará. Účinnost indukční vazby se řídí vztahem:
- Vzájemná indukčnost klesá se zvyšujícím se posunem cívky. Při bočním posunutí 5 mm může vzájemná indukčnost klesnout na 60–70 % své středové hodnoty, což přímo snižuje dodávku energie.
- Zbytečná energie se stává teplem — výkon, který se nepřenáší do přijímací cívky, se rozptyluje jako teplo ve vysílači, čímž se snižuje životnost nabíječky i energetická účinnost.
- Rychlost nabíjení klesne nebo úplně selže — certifikované profily rychlého nabíjení vyžadují konzistentní spojení cívky, aby bezpečně udržely vyšší příkon.
Vložením permanentních magnetů do definovaného prstencového vzoru jsou nabíječka i zařízení nuceny do reprodukovatelné, přesně vycentrované polohy pokaždé, když jsou umístěny k sobě. Síla zaklapnutí do středu je typicky 800 gramů síly (gf) až 1500 gf pro běžné implementace magnetického bezdrátového nabíjení, dostatečně pevné, aby udrželo příslušenství v jakémkoli úhlu včetně vertikální a obrácené orientace.
Jak je strukturováno pole magnetů pro bezdrátové nabíjení
Pole magnetů v bezdrátovém nabíjecím systému není jediný prstencový magnet, ale pečlivě segmentované pole jednotlivých kusů magnetů uspořádaných ve střídavé polaritě, aby se vytvořilo vyvážené, samočinně se vyrovnávající pole. Tato konstrukce je kritická: monolitický prstencový magnet by vytvořil silné, ale nerozlišující pole, které interferuje s elektromagnetickým provozem nabíjecí cívky.
Design segmentovaného magnetického kroužku
Používá se standardní implementace magnetického bezdrátového nabíjení mezi 8 a 36 jednotlivými segmenty magnetu uspořádány do prstence se střídající se severojižní polaritou. Střídavé uspořádání dosahuje tří cílů současně:
- Středící síla — Střídavé póly vytvářejí vratnou sílu, která táhne obě součásti směrem k jediné stabilní rovnovážné poloze ve středu.
- Rotačně symetrická přitažlivost — Protože je pole symetrické, nabíječka a zařízení do sebe správně zapadnou bez ohledu na orientaci otáčení, což umožňuje montáž příslušenství v libovolném úhlu.
- Minimální rušení cívky — Střídání pólů způsobuje, že se rozptýlená magnetická pole uvnitř prstence do značné míry vzájemně ruší, čímž se zachovává čisté elektromagnetické prostředí, které nabíjecí cívka potřebuje.
Feritová stínící vrstva
Každý správně navržený bezdrátový nabíjecí magnetový systém obsahuje feritovou stínící vrstvu mezi magnety a nabíjecí cívkou. Ferit je magneticky měkký materiál, který přesměrovává bludný tok z permanentních magnetů pryč od vinutí cívky. Bez této vrstvy by pole permanentních magnetů částečně saturovala jádro cívky, což by snížilo indukčnost a snížilo výkon nabíjení. Feritové listy používané v bezdrátových nabíječkách jsou obvykle Tloušťka 0,3–0,8 mm s propustností 50–150 µ.
Jaké typy magnetů se používají při bezdrátovém nabíjení?
Magnety z neodymového železa a boru (NdFeB) jsou dominantním typem magnetů používaným v aplikacích bezdrátového nabíjení díky své výjimečné hustotě energie a kompaktnímu tvaru. Následující tabulka porovnává typy magnetů relevantní pro návrh bezdrátového nabíjení.
| Typ magnetu | Maximální hustota energie (MGOe) | Provozní teplota (°C) | Odolnost proti korozi | Relativní náklady | Použití v bezdrátovém nabíjení |
| NdFeB (slinuté) | 52 | Až 180 | Špatné (potřebuje nátěr) | Mírný | Primární – většina nabíječek |
| NdFeB (Bonded) | 12 | Až 150 | Mírný | Nízká – Střední | Levná / tenčí zařízení |
| Samarium Cobalt (SmCo) | 32 | Až 350 | Výborně | Vysoká | Průmyslové / vysokoteplotní použití |
| Ferit (keramika) | 4 | Až 250 | Výborně | Velmi nízká | Nevhodné (příliš slabé) |
| Alnico | 5.5 | Až 540 | Dobře | Mírný | Nevhodné (snadno se demagnetizuje) |
Tabulka 1: Porovnání typů magnetů z hlediska vhodnosti bezdrátového nabíjení. Zdroje: Arnold Magnetic Technologies; Asociace výrobců magnetických materiálů (MMPA); Řada IEC 60404.
Sintrovaný NdFeB stupeň N52 je preferovanou volbou pro prémiové bezdrátové nabíjecí magnety. S energetickým produktem až 52 MGOe , poskytuje nejvyšší intenzitu pole na jednotku objemu, což umožňuje tenčí magnetické kroužky, které se vejdou do omezených tloušťkových rozpočtů moderních smartphonů (obvykle pod 0,8 mm pro pole magnetů). NdFeB magnety jsou potaženy nikl-měď-niklovými nebo epoxidovými vrstvami, aby se zabránilo povrchové oxidaci, která je kritická u zařízení vystavených vlhkosti.
Co se děje uvnitř bezdrátového nabíjecího magnetického systému krok za krokem
Úplná nabíjecí sekvence od umístění až po dodání energie zahrnuje pět odlišných fází, z nichž každá přímo ovlivňuje magnetický systém.
- Přiblížení a zarovnání (0–0,5 sekundy) — Jakmile zařízení vstoupí do magnetického pole nabíjecí podložky (obvykle v rozmezí 20–30 mm), pole střídavých magnetů vyvine středící moment. Zařízení zapadne do soustředné polohy slyšitelným nebo hmatovým cvaknutím. Dosažená přesnost vyrovnání: typicky do 0,5 mm od středu.
- Detekce cizího předmětu (0,5–2 sekundy) — Řídicí jednotka nabíječky provádí měření základní indukčnosti. Kovové předměty (mince, klíče) narušují očekávaný podpis indukčnosti a přerušují nabíjení. Přesné vyrovnání, které zajišťují magnety, činí toto základní měření opakovatelnějším a zlepšuje spolehlivost detekce.
- Komunikace a vyjednávání profilu (2–5 sekund) — Nabíječka a zařízení komunikují prostřednictvím vnitropásmové signalizace modulované na pole přenosu energie. Je identifikován certifikovaný příkonový profil zařízení. Nesprávné vyrovnání v této fázi způsobuje poškození signálu; magnetický zámek zabraňuje posunu polohy.
- Přenos energie (probíhá) — Cívkou vysílače protéká střídavý proud o frekvenci 100–400 kHz. Přesně zarovnaná přijímací cívka dosahuje maximální vzájemné indukčnosti. Certifikované implementace mohou vydržet 7,5 W, 12 W nebo 15 W v závislosti na certifikační úrovni zařízení a nabíječky.
- Řízení teploty a energie (probíhá) — Senzory monitorují teplotu cívky a baterie. Při zvýšených teplotách regulátor nabíjení snižuje výkon. Pole magnetů zůstává plně účinné až přibližně 80 °C pro NdFeB stupeň N52 (výrazně nad povrchovými teplotami 45–50 °C běžně dosahovanými během rychlého bezdrátového nabíjení).
Magnetické vs. nemagnetické bezdrátové nabíjení: Přímé srovnání
Magnetické bezdrátové nabíjení trvale překonává standardní nabíjení Qi pad při každodenním používání v reálném světě napříč efektivitou, rychlostí a šířkou ekosystému příslušenství. Níže uvedená tabulka shrnuje naměřené a publikované rozdíly.
| Kritérium | Magnetické bezdrátové nabíjení | Standardní Qi Pad (bez magnetu) |
| Přesnost vyrovnání cívky | Do 0,5 mm (zaručeno) | Uživatelsky závislé; běžné odsazení až 5–10 mm |
| Účinnost nabíjení (ze zdi k baterii) | 83–88 % | 65–80 % (liší se podle umístění) |
| Maximální certifikovaná rychlost nabíjení | 15 W (certifikovaná rychlost) | 5–15 W (závisí na umístění) |
| Kompatibilita příslušenství | Kompletní ekosystém: peněženky, držáky, stojany, baterie | Pouze podložka; žádné nacvakávací příslušenství |
| Orientace montáže | Libovolný úhel včetně vertikálního a převráceného | Pouze vodorovný rovný povrch |
| Teplo generované na cívce | Nižší (kvůli lepšímu spojení) | Vysokáer (wasted energy as heat when misaligned) |
| Průměrná doba nastavení na jedno nabití | Méně než 1 sekunda (snímek) | 3–10 sekund (ruční centrování) |
| Funguje přes tlustá pouzdra | Ano (až do ~5 mm nekovové) | Ano (až ~3 mm, těžší zarovnání) |
Tabulka 2: Porovnání magnetického vs. standardního bezdrátového nabíjení Qi. Zdroje: Wireless Power Consortium Technical Specifikace v1.3; Zpráva o účinnosti ChargerLab 2025; Databáze iFixit Teardown.
Poškozuje magnet pro bezdrátové nabíjení váš telefon nebo karty?
Permanentní magnety používané v systémech bezdrátového nabíjení nepoškodí moderní smartphony, ale mohou vymazat karty s magnetickým proužkem uložené v připojených peněženkách. Toto je zásadní rozdíl, který ovlivňuje výběr příslušenství pro uživatele, kteří nosí kreditní karty, ID karty nebo hotelové karty s klíčem spolu s telefonem.
Vliv na elektroniku smartphonu
Mezi moderní součásti smartphonu, které by teoreticky mohly být ovlivněny magnetickými poli, patří gyroskop, kompas/magnetometr, magnety reproduktorů a flash úložiště. V praxi:
- NAND flash paměti je zcela imunní vůči magnetickým polím – ukládá data jako elektrický náboj, nikoli magnetickou orientaci.
- Kompas/magnetometr je dočasně zmaten blízkými permanentními magnety, ale po vyjmutí nabíječky se vrátí k přesným hodnotám. Nedochází k trvalému poškození.
- OLED a LCD obrazovky nejsou ovlivněny použitými intenzitami pole (typicky 50–150 mT na povrchu magnetu, rychle klesající se vzdáleností).
- Bezdrátová nabíjecí cívka je navržen tak, aby fungoval v přítomnosti pole magnetů — feritové stínění zajišťuje, že se magnety a cívka vzájemně neovlivňují.
Vliv na kreditní karty a karty s magnetickým pruhem
Karty s magnetickým pruhem (kreditní karty, hotelové klíče, tranzitní karty) umístěné přímo proti magnetickému poli bezdrátového nabíjení lze trvale demagnetizovat. Magnetické proužky použité na těchto kartách jsou kódovány při koercitivitě přibližně 300–4 000 Oe – tedy v rozsahu, který magnety NdFeB (s povrchovými poli 3 000–13 000 Gaussů) mohou přepsat. Zjistil to výzkum International Journal of Card Payments (2024). 87 % standardních magnetických proužků kreditních karet se staly nečitelnými po 10 minutách přímého kontaktu s magnetem N52 NdFeB.
Řešení je jednoduché: použijte peněženku s a stíněná kapsa na kartu začleněním tenké mu-metalové nebo permalloy bariéry mezi karty a magnetický kroužek. To snižuje magnetické pole na povrchu karty pod 5 Gauss – bezpečné pro všechny karty s magnetickým proužkem. Čipové karty EMV a platební karty založené na NFC (včetně virtuálních karet uložených digitálně) jsou zcela imunní vůči magnetickým polím a nevyžadují žádné stínění.
Jak síla magnetu ovlivňuje rychlost bezdrátového nabíjení
Síla magnetu přímo neurčuje rychlost nabíjení – design cívky a výkonová elektronika ano – ale síla magnetu nepřímo řídí rychlost tím, že zaručuje přesnost vyrovnání potřebnou k udržení certifikovaných rychlonabíjecích příkonů.
Testování v nezávislé elektronické laboratoři ChargerLab (2025) měřilo následující rychlosti nabíjení při různých odchylkách cívky pro 15W certifikovanou magnetickou bezdrátovou nabíječku:
- 0 mm offset (dokonalé zarovnání) : Trvalý výkon 15 W, nabití 0–80 % za 52 minut
- 1 mm offset : 14,2 W, zanedbatelný rozdíl otáček
- 3 mm offset : 10,5 W, 0–80 % za 74 minut (o 43 % déle)
- 5 mm offset : 6,8 W, nabíjení nedokáže udržet profil rychlého nabíjení
- 8 mm offset : Nabíjení se přeruší nebo poklesne na 2,5 W
Tato čísla demonstrují, proč je magnetické zarovnání u rychlého bezdrátového nabíjení nesmlouvavé. Silnější pole magnetů s vyšší přídržnou silou (1 200 gf vs 800 gf) udržuje vyrovnání při vibracích a každodenních pohybech – na palubní desce automobilu, držáku na kolo nebo vratkém povrchu – zajišťuje, že profil rychlého nabíjení nebude nikdy přerušen.
Jak vybrat správné příslušenství k bezdrátovému nabíjecímu magnetu
Při výběru magnetické bezdrátové nabíječky nebo příslušenství nejvíce záleží na pěti specifikacích: přídržná síla magnetu, certifikační výkon, kompatibilita pouzdra, šířka ekosystému příslušenství a třída detekce cizích předmětů.
| Specification | Vstupní úroveň | Střední rozsah | Premium |
| Přídržná síla magnetu | 400–700 gf | 800–1 100 gf | 1200–1500 gf |
| Maximální nabíjecí výkon | 5–7,5 W | 12 W | 15 W |
| Třída magnetu | N35–N42 NdFeB | N45–N48 NdFeB | N52 NdFeB |
| Feritové stínění | Základní (0,3 mm) | Standardní (0,5 mm) | Vylepšené (0,8 mm, vícevrstvé) |
| Detekce cizích předmětů | Základní (pouze mince) | Standardní (faktor Q) | Pokročilé (multirežimové FOD) |
| Kompatibilita tloušťky pouzdra | Až 3 mm | Až 4 mm | Až 5 mm |
| Ideální případ použití | Noční nabíjení u lůžka | Kancelářský stůl / cestování | Držák do auta / aktivní použití |
Tabulka 3: Porovnání úrovně příslušenství s bezdrátovým nabíjecím magnetem podle klíčových specifikací. Zdroje: Databáze produktů Wireless Power Consortium; technické listy výrobce.
Kontrolní seznam před koupí magnetické bezdrátové nabíječky
- Ověřte, zda má vaše zařízení vestavěné pole magnetů — Starší modely a mnohá zařízení Android nemají vestavěné vyrovnávací magnety a vyžadují kompatibilní magnetické pouzdro nebo prstencový adaptér.
- Zkontrolujte certifikaci příkonu — Hledejte hodnocení ověřená třetí stranou spíše než marketingová tvrzení výrobce o příkonu, která mohou odrážet spíše špičkový než trvalý výkon.
- Posuďte materiál svého případu — Tenká silikonová nebo plastová pouzdra jsou kompatibilní. Kovová pouzdra zcela blokují bezdrátové nabíjení bez ohledu na vyrovnání magnetu.
- Při svislé montáži ověřte přídržnou sílu držáku do auta — Vibrace vozu a zatížení v zatáčkách vyžadují minimálně 1 000 gf, aby se zabránilo prokluzování během jízdy.
- Pokud používáte peněženku, zkontrolujte stínění karty — Ujistěte se, že peněženka jasně specifikuje magnetickou stínící vrstvu pro pruhované karty, nejen stínění NFC.
Často kladené otázky týkající se magnetů pro bezdrátové nabíjení
Q1: Ovlivňuje magnet v bezdrátové nabíječce zdraví baterie?
Ne – permanentní magnety v bezdrátovém nabíjecím systému nemají žádný vliv na chemii lithium-iontové baterie ani na dlouhodobou kapacitu. Zdraví baterie při bezdrátovém nabíjení je primárně ovlivněno teplem, nikoli magnetickými poli. Lithium-iontové články jsou elektrochemická zařízení; jejich akumulační kapacita se řídí interkalací iontů v elektrodových materiálech, která není ovlivněna statickými magnetickými poli. Relevantnější otázkou je, zda tepelný management nabíječky udržuje zařízení během nabíjení pod 35 °C – trvale vysoké teploty (nad 40 °C) v mnoha cyklech urychlují úbytek kapacity.
Q2: Mohu k libovolnému telefonu přidat magnet pro bezdrátové nabíjení?
Ano – magnetický prstencový adaptér nebo magneticky kompatibilní pouzdro může přidat funkci vyrovnávacího magnetu k jakémukoli zařízení, které podporuje standardní bezdrátové nabíjení Qi. Tenké přilnavé magnetické kroužky (typicky o tloušťce 0,4–0,6 mm) lze připevnit na zadní stranu telefonu nebo do pouzdra. Ty umístí zařízení správně na magnetickou nabíječku. Adaptéry s lepicím kroužkem umístěné přímo na těle telefonu však mohou zrušit záruku a tenký kroužek může mít nižší přídržnou sílu (400–600 gf) než vestavěné implementace. Doporučeným přístupem je magnetické pouzdro vytvořené speciálně pro vaše konkrétní zařízení.
Otázka 3: Proč je má bezdrátová nabíječka horká v blízkosti oblasti magnetu?
Teplo v blízkosti oblasti nabíjecí cívky je normální a je způsobeno ztrátami přeměny energie v cívkách vysílače a přijímače, nikoli samotnými magnety. Indukční bezdrátové nabíjení je ze své podstaty méně než 100% účinné; 15W nabíječka dodávající 12W do baterie odvádí přibližně 3W jako teplo. Feritová stínící vrstva také vytváří menší ztráty vířivými proudy. Pokud je nabíječka příliš horká (povrchová teplota vyšší než 45 °C), problém je pravděpodobně v nesouososti cívky snižující účinnost spojky, v nekvalitní nabíječce s neadekvátním tepelným managementem nebo v cizím kovovém předmětu mezi zařízením a nabíječkou.
Q4: Kolik magnetů je v systému bezdrátového nabíjení?
Typický magnetický bezdrátový nabíjecí systém obsahuje 8 až 36 jednotlivých magnetových segmentů v každé komponentě (nabíječce a zařízení), uspořádaných do prstencového vzoru se střídajícími se póly. Přesný počet závisí na průměru kroužku, požadované přídržné síle a výrobních nákladech. Více segmentů obecně vytváří hladší profil centrovací síly a opakovatelnější zaklapávací chování, ale také zvyšuje složitost výroby. Prémiové implementace často používají 16 nebo více segmentů s přesně sladěnými pólovými vzory mezi nabíječkou a kroužky zařízení.
Q5: Demagnetizuje se bezdrátový nabíjecí magnet v průběhu času?
NdFeB magnety používané v bezdrátových nabíjecích systémech ztrácejí za normálních provozních podmínek méně než 1 % své magnetizace za desetiletí. Demagnetizace je praktický problém pouze v případě, že jsou magnety vystaveny teplotám přesahujícím jejich jmenovitý limit (typicky 80–150 °C v závislosti na jakosti) nebo silnému opačnému magnetickému poli. Žádný z těchto stavů se při běžném používání bezdrátového nabíjení nevyskytuje. Střídavé magnetické pole nabíjecí cívky při 100–400 kHz pracuje při intenzitě pole příliš nízké na to, aby ovlivnilo stejnosměrné předpětí permanentních magnetů. Ve skutečnosti je bezdrátový nabíjecí magnet součástí životnosti.
Q6: Může bezdrátový nabíjecí magnet rušit jiné bezdrátové signály (Wi-Fi, Bluetooth, NFC)?
Permanentní magnety neruší signály Wi-Fi (2,4/5/6 GHz), Bluetooth (2,4 GHz) nebo NFC (13,56 MHz), protože se jedná o komunikaci založenou na elektromagnetických vlnách, která není ovlivněna statickými magnetickými poli. Střídavé magnetické pole nabíjecí cívky (100–400 kHz) má také příliš nízkou frekvenci na to, aby rušilo některé z těchto pásem. Pokud se NFC anténa zařízení geometricky překrývá s magnetickým kroužkem, může dojít k menšímu snížení dosahu NFC, ale správně navržené implementace magnetického bezdrátového nabíjení směrují anténu NFC mimo magnetický kroužek, aby se tomuto konfliktu zabránilo.
Závěr: Magnet pro bezdrátové nabíjení je základem spolehlivého rychlého nabíjení
Bezdrátový nabíjecí magnet je malý, ale technicky přesný komponent, který určuje, zda rychlé bezdrátové nabíjení skutečně funguje tak, jak je inzerováno při každodenním používání. Bez spolehlivého magnetického vyrovnání se indukční přenos energie nepředvídatelně zhoršuje – ztrácí rychlost, generuje přebytečné teplo a nedokáže udržet profily vysokého výkonu, které moderní zařízení podporují. Díky dobře navrženému poli magnetů využívajícím slinuté segmenty N52 NdFeB, feritové stínící vrstvě a dostatečné přídržné síle poskytuje magnetické bezdrátové nabíjení konzistentní výkon 15 W, širokou kompatibilitu příslušenství a flexibilitu montáže kdekoli.
Vzhledem k tomu, že se globální trh s bezdrátovým nabíjením do konce desetiletí blíží 40 miliardám USD, magnetické vyrovnání se stane spíše základním očekáváním než prémiovou funkcí. Pochopení toho, jak funguje bezdrátový nabíjecí magnet – od jeho střídavého pole pólů přes feritový štít až po interakci s kreditními kartami – vybaví spotřebitele a inženýry k informovanému rozhodování o produktech a vyhýbá se běžným nástrahám nesprávně zarovnaných, nekvalitních nebo necertifikovaných implementací.
