Nejvýkonnější typ magnetu: Kompletní průvodce sintrovanými NdFeB magnety

Když inženýři, výrobci a vědci potřebují absolutně nejsilnější magnetickou sílu na co nejmenší stopě, jeden materiál neustále převyšuje všechny ostatní: Sintrovaný magnet NdFeB . Tento pozoruhodný magnet ze vzácných zemin, zkratka pro Neodymium Iron Boron, od svého vynálezu na počátku 80. let transformoval průmyslová odvětví z elektrických vozidel na lékařská zařízení. Pochopení proč Slinuté neodymové magnety držet tuto korunu – a jak vybrat správnou třídu pro vaši aplikaci – je základní znalost každého moderního inženýra nebo profesionála v oblasti nákupu.

Kliknutím navštívíte naše produkty: Sintrovaný magnet NdFeB

Co dělá magnet „nejvýkonnějším“?

Magnetická síla není jediné měření – je to kombinace několika klíčových vlastností, které společně určují, jak užitečný je magnet v aplikacích v reálném světě. Abychom pochopili proč Slinuté permanentní magnety NdFeB ovládnout trh, pomáhá nejprve pochopit metriky používané k hodnocení všech magnetů.

Klíčové metriky magnetického výkonu

• Remanence (Br): Hustota magnetického toku zbývající po odstranění magnetizačního pole. Vyšší Br znamená silnější magnet v klidu.
• Koercivita (Hcj): Odolnost magnetu proti demagnetizaci. Vyšší koercivita znamená, že magnet si udržuje svou sílu pod teplem nebo protilehlými poli.
• Maximální energetický produkt (BHmax): Vyjádřeno v MGOe (Mega Gauss Oersteds) nebo kJ/m³, toto je jediný nejčastěji uváděný údaj pro celkovou sílu magnetu. Sintrovaný magnet NdFeBs dosahují hodnot BHmax 26–54 MGOe, což daleko předčí všechny ostatní komerční typy magnetů.
• Rozsah provozních teplot: Maximální teplota, při které si magnet zachovává své vlastnosti bez nevratné ztráty.

Slinuté NdFeB vs. jiné typy magnetů: Úplné srovnání

Ne všechny magnety jsou si rovny. Níže uvedená tabulka porovnává nejběžnější materiály s permanentními magnety na trhu a ukazuje proč Slinuté magnety z neodymového železa a boru jsou široce uznávány jako nejvýkonnější dostupný typ.

Údaje jsou jednoznačné: Slinuté permanentní magnety NdFeB nabízejí hustotu energie až 10krát větší než feritové magnety a výrazně převyšují SmCo při nižších nákladech na materiál, díky čemuž jsou výchozí volbou pro vysoce výkonné aplikace po celém světě.

Jak se vyrábějí slinuté magnety NdFeB

Termín "slinutý" odkazuje na výrobní proces, který dává těmto magnetům jejich výjimečnou hustotu a sílu. Pochopení produkční metody pomáhá vysvětlit jak možnosti, tak omezení Slinuté neodymové magnety .

Proces slinování krok za krokem

1. Příprava surovin: Vysoce čistý neodym, železo a bór jsou legovány spolu s volitelnými aditivy, jako je dysprosium (Dy) nebo terbium (Tb), aby se zvýšila koercivita při vysokých teplotách.
2. Odlévání pásů a dekrepitace vodíkem: Slitina je odlévána do tenkých pásků a poté vystavena plynnému vodíku, což způsobí, že se na hranicích zrn rozpadne na jemný prášek.
3. Tryskové frézování: Prášek se dále redukuje na velikost částic 3–5 mikronů pomocí vysokotlakého tryskového mletí v inertní atmosféře, aby se zabránilo oxidaci.
4. Magnetické vyrovnání a lisování: Jemný prášek je stlačen v silném magnetickém poli, čímž se krystalická zrna zarovnají v jednom směru, aby se maximalizovala anizotropie a tudíž magnetická síla.
5. Slinování a tepelné zpracování: Výlisky se slinují při teplotě přibližně 1000–1100 °C ve vakuové peci, čímž se zrna spojí a dosáhne se téměř teoretické hustoty. Následné tepelné zpracování stárnutím optimalizuje mikrostrukturu.
6. Obrábění a povrchová úprava: Protože Sintrovaný magnet NdFeBs jsou křehké a náchylné ke korozi, jsou přesně opracovány na konečné rozměry a následně potaženy (nikl, zinek, epoxid nebo jiné povrchové úpravy).
7. Magnetizace: Hotové díly jsou magnetizovány v silném pulzním magnetickém poli v požadovaném směru.

Sintrovaný magnet NdFeB Grades Explained

Sintrovaný magnet NdFeBs jsou klasifikovány podle třídy, která udává jejich maximální energetický produkt a teplotní výkon. Konvence pojmenování se řídí standardním formátem: číslo představující BHmax, za nímž následují písmenné přípony označující koercitivitu a teplotní hodnocení.

Standardní referenční tabulka

Písmeno má přípony — M (střední), H (vysoké), SH (super vysoké), UH (ultra vysoké), EH (extrémně vysoké) — označují stále vyšší koercitivitu a maximální provozní teplotu, kterých se obvykle dosahuje začleněním těžších prvků vzácných zemin, jako je dysprosium. Výběr správného Sintrovaný magnet NdFeB stupeň vyžaduje vyvážení magnetického výkonu s tepelnou stabilitou a cenou.

Hlavní aplikace slinutých NdFeB magnetů

Slinuté magnety z neodymového železa a boru jsou součástí prakticky každého odvětví moderní ekonomiky. Jejich bezkonkurenční poměr výkonu k velikosti umožňuje technologie, které by nebyly možné se slabšími typy magnetů.

Elektromobily (EV) a hybridní automobily

Trakční motory většiny bateriových elektrických vozidel spoléhají na Vysoce kvalitní sintrované magnety NdFeB , typicky v rozsahu jakosti SH nebo UH. Jeden EV motor může obsahovat 1–3 kg slinutých neodymových magnetů. Vysoká hustota točivého momentu, kterou poskytují, je základem kompaktní a účinné konstrukce motoru. S tím, jak se globální zavádění elektromobilů zrychluje, poptávka po Slinuté permanentní magnety NdFeB předpokládá se, že do 30. let 20. století dramaticky poroste.

Větrné generátory

Větrné turbíny s přímým pohonem, které eliminují převodovku pro lepší spolehlivost a účinnost, využívají velké množství Sintrovaný magnet NdFeBs v jejich generátorech permanentních magnetů. Zejména větrné instalace na moři upřednostňují použití generátorů s permanentními magnety Slinuté neodymové magnety protože snižují požadavky na údržbu v těžko přístupných mořských prostředích.

Lékařská zařízení a systémy MRI

Přístroje pro zobrazování magnetickou rezonancí (MRI), naslouchátka, systémy pro podávání léků a chirurgické robotické komponenty využívají vynikající sílu pole Sintrovaný magnet NdFeBs . Ve sluchadlech a kochleárních implantátech miniaturizované Slinuté neodymové magnety poskytují spolehlivý výkon v extrémně kompaktním provedení.

Spotřební elektronika

Pevné disky (HDD), vibrační motory chytrých telefonů, reproduktory, sluchátka a mechanismy automatického zaostřování fotoaparátu, všechny obsahují Sintrovaný magnet NdFeBs . Tlak na tenčí a lehčí zařízení způsobuje vysokou hustotu energie Slinuté magnety z neodymového železa a boru v tomto odvětví nepostradatelné.

Průmyslová automatizace a robotika

Servomotory, lineární pohony, magnetické spojky a zvedací systémy v továrnách a skladech závisí na předvídatelném a výkonném výkonu Slinuté permanentní magnety NdFeB . S tím, jak se Průmysl 4.0 a robotická automatizace globálně rozšiřují, roste i role těchto magnetů v přesném řízení pohybu.

Povrchové povlaky pro slinuté NdFeB magnety

Jedním z primárních omezení Sintrovaný magnet NdFeBs je jejich náchylnost ke korozi. Fáze na hranicích zrn bohatá na neodym rychle oxiduje ve vlhkém nebo slaném prostředí. Ochranné nátěry jsou proto nezbytné pro většinu aplikací.

Slinutý NdFeB vs. Bonded NdFeB: Který byste si měli vybrat?

Obojí Sintrovaný magnet NdFeBs a vázané magnety NdFeB používají stejný materiál jádra, ale výrazně se liší ve výrobě, výkonu a vhodnosti pro různé aplikace.

• Magnetická síla: Sintrovaný magnet NdFeBs jsou 3–5x silnější než lepené NdFeB magnety stejné velikosti. Slinováním se dosahuje téměř úplné teoretické hustoty, zatímco spojování zavádí pojivo, které ředí magnetický výkon.
• Složitost tvaru: Lepený NdFeB může být tvarován do složitých geometrií (tenké kroužky, vícepólové vzory), kterých je obtížné nebo nemožné dosáhnout slinováním a obráběním.
• Rozměrová tolerance: Lepené magnety nabízejí užší tolerance při lisování; Slinuté neodymové magnety vyžadují k dosažení přesnosti obrábění po spékání.
• Odolnost proti korozi: Lepený NdFeB je o něco odolnější díky polymernímu pojivu zapouzdřujícímu magnetický prášek, ale ani jeden typ není ze své podstaty odolný proti korozi.
• Nejlepší pro vysoký výkon: Kdykoli je prioritou maximální magnetická síla, Slinuté permanentní magnety NdFeB jsou jasnou volbou.

Manipulace, skladování a bezpečnostní aspekty

Sintrovaný magnet NdFeBs , zvláště větší třídy vyžadují opatrné zacházení. Jejich extrémní přitažlivá síla může při nesprávném řízení představovat vážná rizika.

• Nebezpečí přiskřípnutí: Dvě velké Slinuté neodymové magnety zaklapnutí může způsobit zlomeniny kostí nebo zachycení kůže. Vždy používejte oddělovací desky a ochranné rukavice.
• Křehkost: Navzdory jejich magnetické odolnosti, Sintrovaný magnet NdFeBs jsou mechanicky křehké a při vysoké rychlosti se roztříští nebo roztříští.
• Rušení kardiostimulátoru: Buďte silní Slinuté magnety z neodymového železa a boru daleko od osob s kardiostimulátory nebo jinými implantovanými lékařskými přístroji.
• Elektronické vybavení: Skladujte a přepravujte Sintrovaný magnet NdFeBs daleko od kreditních karet, pevných disků a citlivých elektronických přístrojů.
• teplota: Nevystavujte Sintrovaný magnet NdFeBs na teploty nad jejich jmenovité maximum. Překročení Curieovy teploty způsobí nevratnou demagnetizaci.

Globální trh a dodavatelský řetězec pro slinuté magnety NdFeB

Čína v současnosti dominuje celosvětové produkci Slinuté permanentní magnety NdFeB , která představuje více než 85 % světové produkce, a to díky svým rozsáhlým zásobám nerostů vzácných zemin a zavedené zpracovatelské infrastruktuře. Tato koncentrace nabídky vyvolala strategické obavy západních vlád, což vedlo k investicím do alternativních dodavatelských řetězců vzácných zemin v Austrálii, Spojených státech a Evropě.

Mezi klíčové faktory trhu patří:

• Adopce EV: Každý elektromobil využívá podstatně více Sintrovaný magnet NdFeB materiál než konvenční vozidla.
• Rozšíření obnovitelné energie: Instalace větrných turbín po celém světě představují rostoucí koncový trh.
• Růst spotřební elektroniky: Miniaturizační trendy nadále vyžadují vysoce účinné magnetické materiály.
• Omezení nabídky dysprosia: Vysokoteplotní třídy Sintrovaný magnet NdFeBs vyžadují dysprosium, mnohem vzácnější prvek vzácných zemin, což u prémiových tříd vytváří nestálost cen a nabídky.

Často kladené otázky o sintrovaných magnetech NdFeB

Q1: Jsou slinuté magnety NdFeB nejsilnějšími magnety na světě?

Mezi komerčně dostupnými permanentními magnety ano. Sintrovaný magnet NdFeBs dosáhnout nejvyššího energetického produktu (BHmax) ze všech známých materiálů s permanentními magnety, přičemž špičková třída N52 dosahuje více než 52 MGOe. Elektromagnety a supravodivé magnety používané ve výzkumu mohou generovat mnohem silnější pole, ale nejsou trvalé a vyžadují nepřetržitý příkon.

Q2: Jaká je maximální provozní teplota pro sintrované NdFeB magnety?

To hodně závisí na platové třídě. Standardní třída N Sintrovaný magnet NdFeBs jsou dimenzovány do 80°C. S přidáním dysprosia nebo terbia jsou stupně jako UH a EH hodnoceny na 180 °C, respektive 200 °C. Curieova teplota – bod úplné demagnetizace – je u většiny přibližně 310–340 °C Slinuté magnety z neodymového železa a boru .

Q3: Ztrácejí slinuté magnety NdFeB časem svůj magnetismus?

Za normálních provozních podmínek v rámci jejich jmenovitého teplotního rozsahu, Slinuté permanentní magnety NdFeB ztratí méně než 1 % svého toku za 100 let. Demagnetizace je primárně způsobena teplem, protilehlými magnetickými poli překračujícími práh koercitivity nebo mechanickým otřesem – nejen časem.

Q4: Lze slinuté magnety NdFeB řezat nebo vrtat?

Sintrovaný magnet NdFeBs lze obrábět pomocí diamantových nástrojů a brusných kotoučů, ale jsou křehké a vyžadují pečlivé, pomalé řezání chladicí kapalinou. Standardní vrtací nebo řezací nástroje poškodí nástroj i magnet. Důrazně se doporučuje specifikovat konečné rozměry výrobci spíše než se pokoušet o obrábění v terénu. Při obrábění také vzniká jemný neodymový prášek, který je hořlavý a vyžaduje vhodná opatření.

Q5: Jaké tvary jsou k dispozici pro slinuté magnety NdFeB?

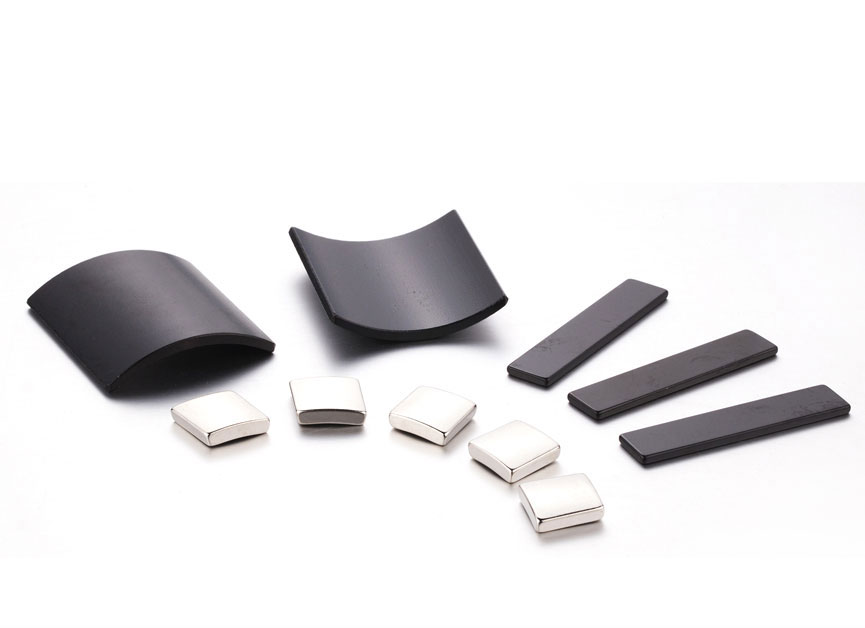

Sintrovaný magnet NdFeBs lze vyrobit v široké škále standardních tvarů včetně bloků/obdélníků, kotoučů, kroužků, oblouků/segmentů a válců. Vlastní tvary jsou možné díky přesnému obrábění. Obloukové segmenty jsou široce používány v rotorech motorů, zatímco geometrie disků a bloků jsou nejběžnější pro přidržovací, senzorové a univerzální aplikace.

Q6: Jak mohu vybrat správnou třídu sintrovaného magnetu NdFeB?

Výběr stupně pro Slinuté permanentní magnety NdFeB zahrnuje tři hlavní faktory: (1) požadovaná síla magnetického pole nebo tažná síla pro vaši aplikaci, (2) maximální provozní teplota, se kterou se magnet při provozu setká, a (3) váš rozpočet, protože vyšší výkonové třídy a ty obsahující dysprosium vyžadují značnou cenu. Pro nízkoteplotní aplikace vyžadující maximální pevnost je N52 nejlepší volbou. Pro automobilové nebo průmyslové aplikace zahrnující teplo jsou vhodnější třídy SH, UH nebo EH.

Q7: Jsou slinuté magnety NdFeB v souladu s RoHS?

Základní slitina z Sintrovaný magnet NdFeBs (Nd, Fe, B a běžné přísady) přirozeně neobsahuje látky omezené směrnicí RoHS. Některé procesy povrchové úpravy však mohou zahrnovat omezené látky. Například niklování může být v souladu se směrnicí RoHS se správným řízením procesu. Při získávání zdrojů vždy ověřte dokumentaci shody RoHS u svého konkrétního dodavatele Slinuté neodymové magnety pro spotřební elektroniku nebo produkty na trhu EU.

Závěr: Proč slinuté magnety NdFeB zůstávají průmyslovým standardem

Desetiletí po jejich komerčním uvedení, Sintrovaný magnet NdFeBs zůstávají nesporným měřítkem výkonu permanentních magnetů. Žádný jiný komerčně životaschopný materiál se neblíží jejich kombinaci hustoty energie, koercitivity a relativně dostupné ceny. Od motorů pohánějících globální vozové parky až po miniaturní ovladače uvnitř lékařských přístrojů, Slinuté magnety z neodymového železa a boru tiše pohání moderní svět.

Výběr správné třídy – ať už jde o standardní řadu N pro aplikace při pokojové teplotě nebo třídy UH a EH s vysokou koercitivitou pro náročná tepelná prostředí – je klíčovým rozhodnutím inženýrů a dodavatelských týmů. Se správnou třídou, povlakem a rozměrovou specifikací Slinuté permanentní magnety NdFeB poskytují desítky let spolehlivého a bezúdržbového výkonu.

Jak svět urychluje svůj přechod na čistou energii a elektrifikovanou dopravu, význam Sintrovaný magnet NdFeBs v globálním dodavatelském řetězci jen poroste. Pochopení této technologie dnes je základní přípravou na inženýrské a zajišťovací výzvy zítřka.
