A senzorový magnet je rozhodujícím prvkem, který převádí mechanický pohyb na interpretovatelný signál magnetického pole, přímo určující přesnost, spolehlivost a životnost bezkontaktních systémů měření polohy, rychlosti a úhlu. Bez precizně navrženého permanentního magnetu nemůže ani ten nejsofistikovanější magnetický snímací čip poskytovat důvěryhodná data. Dnes se prosazují průlomy ve složení materiálů vzácných zemin, geometrická optimalizace a teplotně stabilní povlaky senzorový magnet výkon do nového teritoria, umožňující submikronové lineární rozlišení a úhlovou přesnost pod 0,1 stupně. Tento článek zkoumá materiálové vědy, metodologie návrhu a aplikační prostředí, které tvoří senzorový magnet základní kámen moderní elektrifikace a automatizace.
Prozkoumejte klíčové aplikace magnetických materiálů
1. Rozšiřující se role senzorových magnetů ve světě založeném na datech
Globální trh s magnetickými senzory, přímo poháněný poptávkou po vysokém výkonu senzorový magnet komponenty, dosáhl v roce 2023 ocenění 5,8 miliardy USD a předpokládá se, že se do roku 2030 vyšplhá na 9,3 miliardy USD při složeném ročním tempu růstu 7,2 procenta, podle zprávy společnosti Grand View Research z roku 2024. Tento růst pramení ze tří nezastavitelných trendů: elektrifikace vozidel, automatizace továren a šíření připojených zařízení. V každém případě, senzorový magnet sedí na fyzickém rozhraní mezi pohyblivou částí a elektronickou řídicí jednotkou.
A senzorový magnet funguje tak, že generuje definované magnetické pole, které je detekováno senzorovým prvkem s Hallovým efektem, AMR (anizotropní magnetorezistivní), GMR (obrovský magnetorezistivní) nebo TMR (tunelový magnetorezistivní). Jak se magnet pohybuje vzhledem k senzoru, mění se vektor pole a převádí polohu nebo rotaci na měřitelný elektrický signál. Tento princip je základem všeho od snímačů točivého momentu elektronického posilovače řízení až po kolaborativní kloubové kodéry robotů.
1.1 Automobilová elektrifikace vyžaduje magnety snímačů s nulovým selháním
Moderní vozidla obsahují 60 až 120 magnetických senzorů a každý vyžaduje vlastní senzorový magnet . Mezi klíčové aplikace patří snímání polohy klikového hřídele, detekce otáček kol pro ABS a řízení stability, sledování polohy škrticí klapky a zpětná vazba polohy rotoru v trakčních motorech. V systémech elektrického posilovače řízení poskytuje diametrálně magnetizovaný prstencový magnet spárovaný s Hallovým polem měření úhlu točivého momentu s rozlišením lepším než 0,05 stupně, což přímo ovlivňuje pocit z řízení a bezpečnost. Jednobodové selhání v a senzorový magnet v důsledku demagnetizace při 180 stupních Celsia nebo mechanického zlomu může vést ke ztrátě kritických funkcí vozidla, což vyžaduje přísné normy pro kvalifikaci materiálu.
1.2 Průmyslová automatizace spoléhá na robustní magnetickou zpětnou vazbu
Podlahy v továrnách představují extrémní podmínky: stříkající chladicí kapalina, kovový prach, vibrace a velké výkyvy teplot od minus 40 do plus 120 stupňů Celsia. Senzorový magnet Sestavy v lineárních enkodérech a rotačních snímačích polohy musí udržovat stabilitu magnetického toku do 1 procenta po dobu 10leté životnosti. Kolaborativní roboti využívají kompaktní vícepólové prstencové magnety k dosažení přesnosti polohy kloubu plus mínus 0,01 milimetru, což umožňuje bezpečnou interakci člověka a robota. Podle údajů Mezinárodní federace robotiky přesáhly celosvětové instalace průmyslových robotů v roce 2023 550 000 jednotek, z nichž každá obsahuje více senzorový magnet založené zpětnovazební smyčky.
1.3 IoT a spotřebitelská zařízení miniaturizují architektury senzorových magnetů
Inteligentní vodoměry, nositelné zdravotní monitory a závěsné závěsy pro drony využívají miniatury senzorový magnet součásti často měřící méně než 3 milimetry v průměru. V těchto aplikacích je úkolem maximalizovat hustotu magnetické energie v silně omezeném objemu a zároveň odolat korozi z potu nebo vlhkosti prostředí. Studie z roku 2023 publikovaná v IEEE Sensors Journal ukázala, že samarium-kobalt o průměru 2,5 mm senzorový magnet po 2 000 hodinách při 85 stupních Celsia a 85 procentech relativní vlhkosti si udržel 98 procent svého toku při pokojové teplotě, což potvrdilo jeho vhodnost pro nasazení IoT s dlouhou životností.
2. Výběr tvaru materiálu permanentního magnetu Výkon snímače
Magnetické, tepelné a mechanické vlastnosti a senzorový magnet jsou definovány na materiální úrovni. Inženýři musí vyvážit remanenci, koercitivitu, teplotní koeficienty a náklady. Čtyři dominantní skupiny materiálů jsou neodym-železo-bor (NdFeB), samarium-kobalt (SmCo), tvrdý ferit a alnico. Každý z nich nabízí odlišný kompromisní profil. Níže uvedená tabulka porovnává kritické parametry na základě průměrů průmyslových datových listů a údajů ze standardu MMPA (Magnetic Materials Producers Association) č. 0100.
| Stupeň materiálu | Remanence Br (kG) | Koercivita HcJ (kOe) | Maximální provozní teplota (°C) | Teplotní koeficient Br (%/°C) | Relativní náklady |
|---|---|---|---|---|---|
| NdFeB N48H | 13.8 | 17 | 120 | -0,11 | Střední |
| SmCo Sm2Co17 26H | 10.5 | 18 | 350 | -0,035 | Vysoká |
| Tvrdý ferit Y30 | 3.8 | 3.2 | 250 | -0,20 | Nízká |
| Alnico 5 | 12.5 | 0.65 | 540 | -0,02 | Střední |
Tabulka 1: Porovnání klíčových magnetických a tepelných vlastností pro běžné senzorový magnet materiální rodiny. Data představují typické hodnoty komerční jakosti.
NdFeB magnety poskytují nejvyšší hustotu energie, díky čemuž jsou ideální pro miniaturizaci senzorový magnet designy, kde je prostor na prvním místě. Jejich relativně strmý teplotní koeficient remanence však znamená, že zvýšení teploty o 100 stupňů Celsia může snížit magnetický tok zhruba o 11 procent, což musí být kompenzováno kalibrací senzoru nebo výběrem jakosti materiálu. Samarium-kobalt nabízí výjimečnou tepelnou stabilitu a odolnost proti korozi bez nutnosti ochranných nátěrů, ale za výrazně vyšší cenu suroviny. Tvrdý ferit senzorový magnet řešení dominují aplikacím citlivým na náklady, jako jsou snímače rychlosti domácích spotřebičů, kde může být nižší tok kompenzován větším objemem magnetu nebo citlivějšími snímacími prvky. Alnico, navzdory své nízké koercitivitě, nachází uplatnění ve vysokoteplotních prostředích nad 400 stupňů Celsia, jako jsou sondy rychlosti turbín, protože jeho remanence zůstává téměř konstantní.
3. Návrh geometrie a magnetizačních vzorů určuje kvalitu signálu
Fyzikální tvar a orientace magnetizace a senzorový magnet nejsou libovolné; jsou navrženy tak, aby produkovaly specifické rozložení magnetického pole, které maximalizuje lineární rozsah a minimalizuje harmonické zkreslení na výstupu snímače. Následující geometrické faktory přímo ovlivňují přesnost snímání.
- Diametrálně magnetizované válce a kroužky: Tyto se široce používají při snímání úhlové polohy senzorový magnet konfigurace generují rotující dipólové pole. Rovnoměrnost pole napříč úhlem natočení určuje dosažitelnou přesnost. Simulační studie z roku 2022 v časopise Journal of Magnetism and Magnetic Materials ukázala, že prstenec s poměrem vnějšího k vnitřnímu průměru 1,6 a poměrem délky k průměru 0,8 minimalizoval celkové harmonické zkreslení pod 0,3 procenta v rozsahu 360 stupňů.

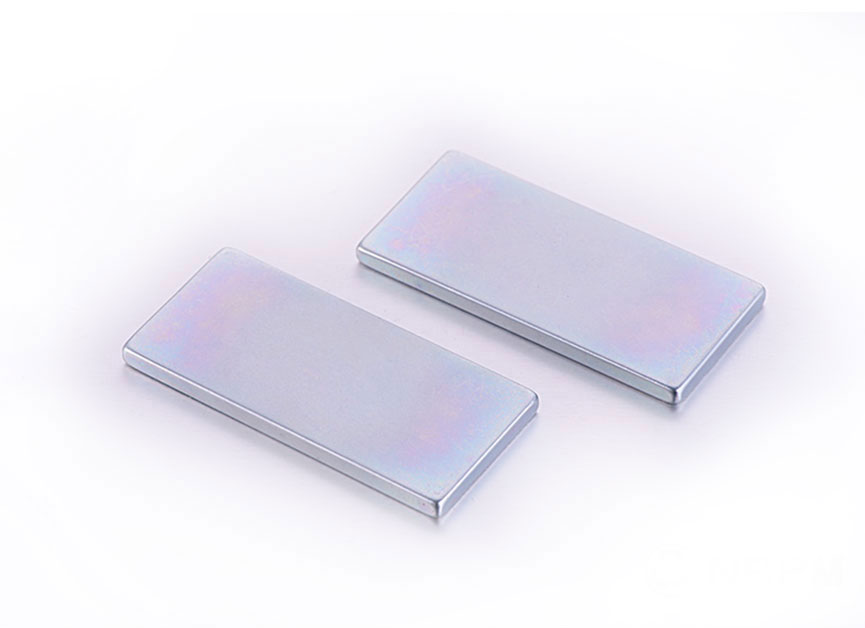

- Axiálně magnetizované disky a bloky: Pro lineární snímání polohy axiálně magnetizovaný senzorový magnet vytváří pole, které se se vzdáleností předvídatelně rozpadá. Lineární rozsah snímání je obvykle omezen na přibližně 60 procent rozměru čela magnetu. Za tímto rozsahem se gradient pole stává příliš mělkým na to, aby bylo možné přesně vyřešit malé posuny.
- Vícepólové magnetizované proužky a kroužky: Inkrementální kodéry spoléhají na střídání severojižních pólů na magnetickém proužku. Rozteč pólů, běžně v rozmezí od 1 milimetru do 5 milimetrů, definuje základní rozlišení. Jemnější rozteč pólů zlepšuje rozlišení, ale vyžaduje menší vzduchovou mezeru mezi nimi senzorový magnet povrchu a snímacího prvku, což zvyšuje citlivost na házení a mechanické tolerance.
- Trapézové a kuželové profily: Chcete-li linearizovat výstup Hallova senzoru při delším zdvihu, některé senzorový magnet konstrukce využívají různý průřez. Jak se magnet pohybuje, měnící se množství magnetického materiálu obráceného k senzoru vytváří téměř lineární vztah mezi napětím a posuvem bez složitého zpracování signálu.
Teplotní kompenzace je další kritickou konstrukční pákou. Protože oba senzorový magnet remanence a drift citlivosti Hallova senzoru s teplotou, konstruktéři systémů často volí materiál magnetu, jehož teplotní koeficient částečně ruší vlastní drift senzoru. Například prvek GaAs Hall vykazuje teplotní koeficient citlivosti přibližně minus 0,06 procenta na stupeň Celsia. Spárování se samarium-kobaltem senzorový magnet který má koeficient remanence minus 0,035 procenta na stupeň Celsia, ponechává čistý drift pouze minus 0,025 procenta na stupeň Celsia, což snižuje potřebu externích kompenzačních obvodů.
4. Ochrana senzorových magnetů před degradací prostředí
A senzorový magnet vystavení vlhkosti, solné mlze nebo agresivním chemikáliím může utrpět rychlou korozi, což vede ke ztrátě magnetického toku a kontaminaci částicemi, které narušují mezeru snímače. NdFeB magnety jsou zvláště zranitelné kvůli vysokému obsahu železa. Bez ochrany, holý NdFeB senzorový magnet může ztratit 5 procent své hmotnosti v důsledku koroze během 100 hodin od testování solnou mlhou podle ASTM B117. Následující ochranné strategie jsou průmyslovým standardem.
- Vícevrstvé nátěry: Typická vysoká spolehlivost senzorový magnet přijímá nikl-měď-nikl galvanicky pokovenou vrstvu, poskytující celkovou tloušťku mezi 10 a 25 mikrony. Pro prostředí pod kapotou automobilů se nanáší další epoxidový vrchní nátěr o tloušťce 15 až 30 mikronů, čímž se dosáhne více než 1 000 hodin odolnosti proti solné mlze.
- Parylenový konformní povlak: Pro miniaturní lékařské nebo implantovatelné senzorový magnet Napařovaný Parylene C nabízí biokompatibilní bariéru bez dírek v tloušťkách pouhých 5 mikronů, což zajišťuje ochranu na hermetické úrovni bez nánosů rozměrů.
- Zalití a zapouzdření: Vložte výlisek senzorový magnet do termoplastového pouzdra, jako je PPS nebo PA66 s vyztužením skelnými vlákny, současně poskytuje ochranu proti korozi, mechanické montážní prvky a přesné vyrovnávací plochy pro IC snímače.
- Náhrada materiálu: V podmořských nebo chemických zpracovatelských zařízeních konstruktéři často obcházejí složitost nátěrů zcela výběrem SmCo, které je ze své podstaty odolné vůči korozi. senzorový magnet , akceptuje vyšší počáteční náklady na materiál, aby se eliminovalo riziko dlouhodobé degradace.
5. Porovnání snímacích technologií a jejich požadavků na magnety
Různé principy magnetického snímání kladou odlišné požadavky na senzorový magnet . Pochopení těchto požadavků zabrání nákladnému překročení specifikace nebo výpadkům výkonu. Níže uvedená tabulka shrnuje vztah mezi technologií senzorů a odpovídajícími charakteristikami magnetů.
| Technologie senzorů | Typický požadavek na sílu pole (mT) | Komponenta citlivého pole | Preferováno Senzorový magnet Tvar | Společná volba materiálu |
|---|---|---|---|---|
| Hallův efekt | 20 – 100 | Kolmá složka | Axiálně magnetizovaný kotouč | NdFeB nebo ferit |
| AMR | 5 – 20 | Směr pole v rovině | Diametrálně magnetizovaný prsten | NdFeB nebo SmCo |
| GMR | 1–10 | Směr pole v rovině | Vícepólový pásek | NdFeB nebo vázaný NdFeB |
| TMR | 0,5 – 5 | Směr pole v rovině | Vícepólový kroužek s jemnou roztečí | SmCo nebo vysoce kvalitní NdFeB |
Tabulka 2: Mapování mezi technologií magnetického senzoru a doporučenou senzorový magnet charakteristiky pro typické aplikace snímání polohy.
Senzory s Hallovým efektem s relativně vysokými požadavky na pole dobře fungují s cenově výhodným feritem senzorový magnet řešení v aplikacích, kde to prostor dovolí. Senzory TMR, nejcitlivější, mohou pracovat s velmi malými magnety s nízkým profilem, což umožňuje ultrakompaktní design kodéru. Požadavek na nízkou intenzitu pole však také činí systémy TMR náchylnějšími k rušení rozptylovými magnetickými poli generovanými blízkými motory nebo vodiči s proudem, což vyžaduje pečlivé stínění a senzorový magnet umístění.
Zvláštní zmínku si zaslouží lepené magnety, vyrobené vstřikováním směsi magnetického prášku a polymerního pojiva. Umožňují přímé tvarování složitých tvarů s úzkými tolerancemi a často integraci senzorový magnet s hřídelí nebo ozubeným kolem v jediném výrobním kroku. Zatímco jejich magnetický výkon je nižší než u plně hustých slinutých magnetů, konstrukční volnost, kterou poskytují, často převažuje nad nevýhodou hustoty toku ve velkoobjemových aplikacích automobilových senzorů.
6. Kontrolní seznam praktického návrhu pro specifikaci magnetu snímače
Převedení systémových požadavků na robustní senzorový magnet specifikace zahrnuje strukturované hodnocení napříč více doménami. Následující uspořádaný kontrolní seznam pomáhá technickým týmům vyhnout se běžným nástrahám.
- Definujte snímací vzduchovou mezeru a mechanickou obálku: Změřte maximální a minimální vzdálenost mezi senzorový magnet čelo a snímací prvek, přičemž se zohledňují všechny montážní tolerance, tepelná roztažnost a posunutí vyvolané vibracemi.
- Určete požadovanou hustotu magnetického toku na snímači: Použijte analýzu konečných prvků nebo analytické modely k potvrzení, že zvolená kvalita magnetu a geometrie poskytují alespoň 120 procent minimálního provozního pole senzoru v celém teplotním rozsahu.
- Vyberte materiál magnetu na základě teplotní stability: Vypočítejte variaci toku v nejhorším případě od mínus 40 do maximální provozní teploty. Pokud odchylka přesahuje povolený vstupní rozsah snímače, přepněte na a senzorový magnet materiál s nižším teplotním koeficientem.
- Určete vzor magnetizace a toleranci: U úhlových snímačů definujte povolenou úhlovou odchylku vektoru magnetizace. Odchylka větší než 0,5 stupně může u vysoce přesných systémů způsobit měřitelnou úhlovou chybu.
- Ověřte mechanickou ochranu a ochranu proti korozi: Zajistěte senzorový magnet je zajištěna proti rotačním a axiálním silám pomocí lisovaného uložení, lepení nebo mechanického vytyčování a že zvolený povlak odolává zamýšlenému chemickému prostředí po celou dobu životnosti výrobku.
- Charakterizujte citlivost vyrovnání magnetu vůči snímači: Proveďte analýzu nahromadění tolerancí, abyste potvrdili, že boční a úhlová nesouosost mezi nimi senzorový magnet a snímač IC neposune výstup mimo kalibrovaný rozsah.
7. Často kladené otázky o magnetech snímačů
Jaký je rozdíl mezi senzorovým magnetem a univerzálním permanentním magnetem?
A senzorový magnet je vyráběn s užšími tolerancemi magnetického momentu, často v rozmezí plus minus 1,5 procenta, a je navržen tak, aby produkoval přesně definovaný vzor pole spíše než maximální tažnou sílu. Jeho geometrie, povlak a magnetizace jsou optimalizovány pro konkrétní snímací IC, zatímco magnet pro všeobecné použití upřednostňuje hrubou přídržnou sílu nebo cenu.
Jak mohu vybrat správnou jakost senzorového magnetu pro vysokoteplotní aplikace nad 150 stupňů Celsia?
Zvolte jakost samarium-kobalt, jako je Sm2Co17 26H, nebo vysokoteplotní NdFeB jako N35AH. SmCo nabízí nejlepší tepelnou stabilitu až do 350 stupňů Celsia, zatímco vysokoteplotní třídy NdFeB mohou pracovat až do 230 stupňů Celsia, pokud je zatížení dostatečně vysoké, aby se zabránilo nevratné demagnetizaci. Vždy si ověřte senzorový magnet koeficient permeance za skutečných provozních podmínek.
Může senzorový magnet časem ztratit svůj magnetismus?
Ano. Všechny permanentní magnety vykazují určitou dlouhodobou ztrátu toku v důsledku strukturální relaxace, oxidace nebo externích demagnetizačních polí. Dobře navržený senzorový magnet vyrobené z moderních materiálů vzácných zemin obvykle vykazují méně než 1 procento ztráty toku za 10 let, pokud jsou provozovány v rámci své jmenovité teploty a jsou chráněny před korozí. K ověření stability životnosti se používají zrychlené zkoušky stárnutí při zvýšených teplotách.
Jaké jsou nejběžnější tvary senzorových magnetů a proč?
Nejrozšířenější tvary jsou disky, kroužky, bloky a oblouky. Disky a prstence dominují úhlovému snímání, protože vytvářejí symetrické dipólové pole. Bloky se používají pro lineární snímání polohy, kde je směr jízdy podél jedné osy. Obloukový tvar senzorový magnet Segmenty se používají v otočných snímačích s omezeným úhlem, jako jsou indikátory polohy škrticí klapky, kde není potřeba plná rotace o 360 stupňů.
Je možné použít stejný senzorový magnet pro Hallovy a TMR senzory?
Je to možné, ale ne optimální. A senzorový magnet dimenzovaný tak, aby poskytoval silné pole pro Hallův senzor, může saturovat citlivý prvek TMR, čímž se snižuje linearita. Naopak magnet navržený pro TMR nemusí dodávat dostatečný tok pro spolehlivé spuštění Hallovy západky. Nejlepší přístup je přizpůsobit senzorový magnet pevnost a vzduchová mezera speciálně pro zvolenou technologii senzoru.
8. Pohled dopředu: Budoucnost technologie senzorových magnetů
Další generace senzorový magnet vývoj je zaměřen na tři hranice: procesy difúze na hranicích zrn, které zvyšují koercitivitu bez těžkých prvků vzácných zemin, aditivní výroba magnetů ve tvaru blízké sítě s komplexními vnitřními chladicími kanály a integrace magnetu a senzoru do monolitických modulů systému v balení. Výzkum publikovaný v roce 2024 Evropskou asociací magnetismu ukazuje, že magnety NdFeB rozptýlené na hranicích zrn mohou dosáhnout 30procentního zvýšení koercivity a zároveň snížit obsah dysprosia o 60 procent, což přímo snižuje jak náklady, tak riziko dodavatelského řetězce u velkých objemů. senzorový magnet výroby.
Současně tlak na funkční bezpečnost v autonomních vozidlech vyžaduje redundantní snímací architektury. To se promítá do dvoukanálových magnetických kodérů, kde jsou dva nezávislé senzorový magnet stopy jsou integrovány do jediné mechanické součásti, z nichž každá je čtena samostatnou matricí snímače, což zajišťuje, že žádný bod selhání nemůže vyřadit zpětnovazební smyčku polohy. Podle normy ISO 26262 ASIL D je taková redundance pro systémy řízení a brzdy nesmlouvavá.
Od hlubin ropného vrtu na moři až po sterilní prostředí chirurgického robota, pokorného senzorový magnet nadále dokazuje, že přesné a spolehlivé snímání pohybu začíná u pečlivě navržených magnetických materiálů. Protože průmyslová odvětví vyžadují stále jemnější rozlišení a delší bezúdržbovou životnost, investujte do senzorový magnet inovace zůstanou prioritou s vysokou návratností pro dodavatele komponent i systémové integrátory. $
