Co blokuje magnetická pole? Kompletní průvodce magnetickým stíněním

Feromagnetické materiály – jako je mu-metal, měkké železo a elektrická ocel – jsou nejúčinnějšími materiály, které blokují magnetická pole. Tyto materiály fungují tak, že přesměrují magnetický tok skrz sebe, spíše než aby mu umožnily projít do chráněné oblasti. Tento článek přesně vysvětluje, jak magnetické stínění funguje, které materiály fungují nejlépe, kdy jsou potřeba různé přístupy, a odpovídá na nejčastější otázky, které lidé mají ohledně blokování magnetických polí.

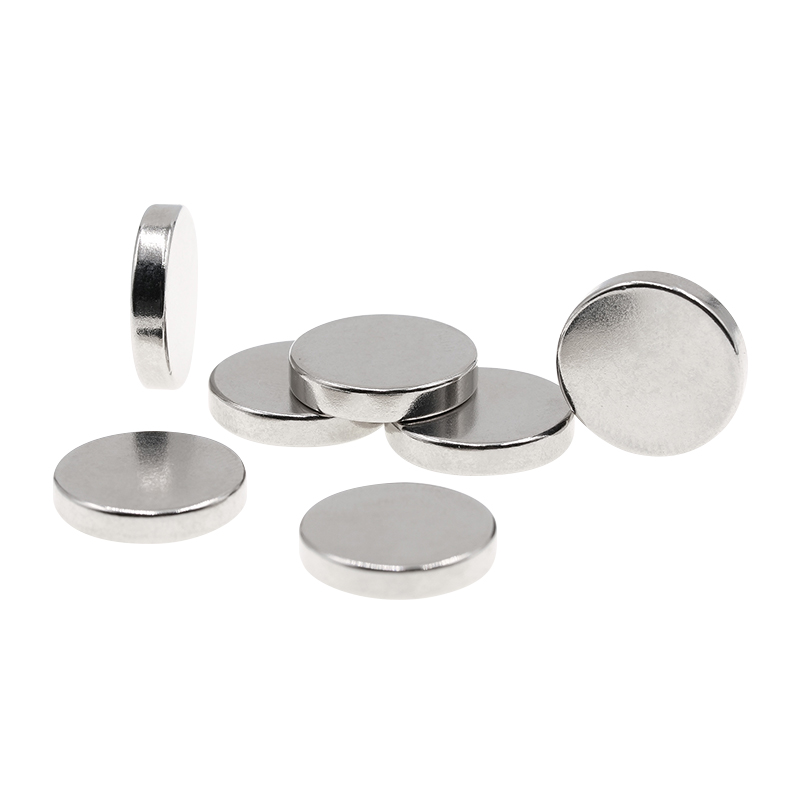

Kliknutím navštívíte naše produkty: Sintrovaný magnet NdFeB

Jak funguje magnetické stínění

Magnetická pole nelze jednoduše „zablokovat“ způsobem, jakým je světlo blokováno neprůhledným povrchem. Místo toho magnetické stínění funguje tak, že poskytuje cestu s nízkým odporem – známou jako a cesta s nízkou magnetickou reluktancí — která odvádí siločáry mimo chráněnou oblast. Materiál štítu absorbuje a přesměrovává tok, čímž snižuje sílu pole uvnitř nebo za štítem.

Účinnost stínícího materiálu se měří jeho magnetická permeabilita — jak snadno materiál umožňuje průchod siločar magnetického pole. Čím vyšší je propustnost, tím účinněji přitahuje a usměrňuje magnetický tok, a proto lépe stíní.

Dva zásadně odlišné typy magnetických polí vyžadují různé strategie stínění:

• Statická (DC) magnetická pole — produkované permanentními magnety a geomagnetickým polem Země. Nejlépe stíněné feromagnetickými kovy s vysokou permeabilitou.
• Střídavá (AC) elektromagnetická pole (EMF) — vyrobené elektrickým vedením, motory a elektronikou. Vyžaduje vodivé materiály, které generují vířivé proudy, aby se postavily proti měnícímu se poli.

Materiály, které blokují magnetická pole

1. Mu-Metal (slitina niklu a železa)

Mu-metal je široce považován za nejlepší materiál pro blokování statických magnetických polí . Jedná se o měkkou magnetickou slitinu složenou z přibližně 77 % niklu, 15 % železa a stopových množství mědi a molybdenu. Jeho relativní permeabilita může přesáhnout 100 000 – což znamená, že magnetický tok vede až 100 000krát snadněji než volný prostor.

Mu-metal se používá v citlivých elektronických zařízeních, MRI přístrojích, vědeckých přístrojích a audio transformátorech. Je však drahý a po tváření se musí pečlivě žíhat (tepelně zpracovávat), protože mechanické namáhání snižuje jeho propustnost. Je také relativně tenký a lehký, takže je praktický pro uložení citlivých součástí.

2. Měkké železo a nízkouhlíková ocel

Měkké železo a nízkouhlíková ocel jsou cenově nejvýhodnější feromagnetické stínící materiály. S relativní propustností v rozmezí 1 000–5 000 se nevyrovnají mu-metalu, ale jsou daleko levnější a mechanicky robustní. Běžně se používají v transformátorech, krytech motorů a průmyslových krytech stínění.

Na tloušťce štítu záleží: silnější měkké železo poskytuje silnější útlum. Ocelové kryty se často používají jako první obranná linie, s mu-metalovou výstelkou přidanou pro kritické vnitřní vrstvy v přesných aplikacích.

3. Elektrická ocel (křemíková ocel)

Elektrická ocel , nazývaná také křemíková ocel, je slitina železa s obsahem křemíku 1–4,5 %. Křemík zlepšuje elektrický odpor (snižuje energetické ztráty z vířivých proudů) a zvyšuje propustnost v určitých orientacích. Jedná se o standardní materiál pro jádra transformátorů a lamely elektromotorů, kde musí efektivně zvládat střídavé magnetické pole bez nadměrného vývinu tepla.

4. Hliník a měď (pro AC/EMF stínění)

Hliník a měď jsou nemagnetické, ale jsou vynikajícími vodiči elektřiny. pro střídavé magnetické pole a elektromagnetické rušení (EMI) Tyto kovy poskytují stínění prostřednictvím indukce vířivých proudů. Když střídavé magnetické pole vstoupí do vodiče, indukuje kruhové proudy, které generují opačné magnetické pole a účinně zeslabují původní pole.

Měď je těžší a dražší než hliník, ale nabízí vyšší vodivost. Hliník je lehčí a často se upřednostňuje pro velké stínící skříně. Žádný materiál není účinný proti statickým magnetickým polím.

5. Feritové materiály

Ferit je keramická sloučenina vyrobená z oxidu železa kombinovaného s jinými oxidy kovů (jako je mangan, zinek nebo nikl). Ferity mají vysoký elektrický odpor , což je činí zvláště účinnými při vysokých frekvencích, kde by ztráty vířivými proudy přehřívaly kovové štíty. Feritové kuličky, jádra a dlaždice jsou široce používány v elektronice k potlačení vysokofrekvenčního EMI a radiofrekvenčního rušení (RFI).

6. Supravodiče

Při extrémně nízkých teplotách vykazují supravodivé materiály Meissnerův efekt — zcela vytlačují magnetická pole ze svého nitra a vytvářejí dokonalé magnetické stínění. To se používá v pokročilém fyzikálním výzkumu a aplikacích kvantových počítačů. Požadavek na kryogenní chlazení však činí supravodiče nepraktickými pro každodenní stínění.

Porovnání materiálů magnetického stínění

Níže uvedená tabulka porovnává nejčastěji používané materiály pro blokování magnetických polí napříč klíčovými výkonnostními a praktickými kritérii:

Co neblokuje magnetická pole?

Mnoho lidí je překvapeno, když zjistí, že běžné materiály nabízejí malou nebo žádnou ochranu proti magnetickým polím. Pochopení těchto omezení je klíčové pro správný návrh stínění.

• Plast a guma: Tyto nevodivé materiály jsou zcela transparentní pro magnetická pole všech frekvencí.
• dřevo: Žádné stínící vlastnosti jakéhokoli druhu.
• Sklo: Plně transparentní pro statická i pro střídavé magnetické pole.
• olovo: Přestože je olovo spojováno se stíněním proti záření, nemá žádné speciální vlastnosti magnetického stínění.
• Nerezová ocel (austenitická): Běžné třídy nerezové oceli 304 a 316 jsou nemagnetické díky své krystalové struktuře a poskytují malé magnetické stínění. Magneticky použitelné jsou pouze feritické a martenzitické třídy.
• Beton a cihla: Žádný magnetický stínící efekt.
• voda: Voda je diamagnetická, ale pouze do extrémně malé míry – v podstatě žádný praktický stínící efekt.

Běžné aplikace magnetického stínění

Lékařské zobrazování (MRI)

Přístroje MRI generují extrémně silná magnetická pole (1,5T až 7T). Stínění místnosti mu-kovy a jinými feromagnetickými materiály zabraňuje rušení pole s blízkými elektronickými zařízeními a zabraňuje přitahování vnějších feromagnetických předmětů do stroje – což může být životu nebezpečné.

Spotřební elektronika

Smartphony, notebooky a audio zařízení obsahují vnitřní magnetické stínící vrstvy – často vyrobené z tenké mu-metalové fólie nebo feritových plechů – aby se zabránilo rušení magnetických polí reproduktorů, motorů a cívek bezdrátového nabíjení s jinými součástmi, jako jsou senzory nebo obrazovky.

Výkonové transformátory a distribuční zařízení

Jádra transformátorů vyrobená z elektrooceli účinně vedou a obsahují střídavý magnetický tok, čímž maximalizují účinnost přenosu energie a minimalizují rozptylová pole. Ocelové kryty kolem distribučních transformátorů dále snižují stopu vnějšího magnetického pole.

Vojenství a obrana

Námořní plavidla používají demagnetizační systémy a magnetické stínění ke snížení jejich magnetického podpisu, takže je obtížnější detekovat magneticky spouštěnými minami. Citlivá palubní elektronika je také chráněna před velkou magnetickou infrastrukturou lodi.

Nástroje pro vědecký výzkum

Elektronové mikroskopy, magnetometry a součásti urychlovačů částic musí být chráněny před okolními magnetickými poli (včetně pole Země), aby fungovaly přesně. Vícevrstvé mu-metalové kryty mohou u takových aplikací snížit vnitřní pole téměř na nulu.

Bezdrátové nabíjení a platební karty

Tenké feritové pláty jsou umístěny za cívkami bezdrátového nabíjení v telefonech a chytrých hodinkách, aby se zabránilo střídavému magnetickému poli ohřívat kovové součásti zařízení a zlepšila se účinnost spojení. Kreditní karty s magnetickými proužky obsahují podobné tenké stínící vrstvy.

Statické magnetické stínění vs. EMF stínění: Klíčové rozdíly

Výběr správného přístupu stínění vyžaduje pochopení, zda máte co do činění se statickým magnetickým polem nebo časově proměnným elektromagnetickým polem. Níže uvedená tabulka shrnuje hlavní rozdíly:

Koncept hloubky kůže

Pro střídavá magnetická pole platí hloubka kůže je kritickým parametrem návrhu. Popisuje, jak hluboko proniká střídavé elektromagnetické pole do vodiče, než se zeslabí na 1/e (~37 %) jeho povrchové hodnoty. Při vyšších frekvencích se hloubka kůže snižuje – což znamená, že tenčí štíty jsou účinné. Při nižších frekvencích (jako jsou frekvence elektrického vedení 50–60 Hz) je hloubka kůže velká, což vyžaduje silnější nebo vodivější materiály pro účinné stínění.

Často kladené otázky (FAQ)

Závěr

Pochopení toho, co blokuje magnetická pole, vyžaduje znát typ pole, se kterým máte co do činění. Pro statická magnetická pole jsou nejlepší volbou feromagnetické materiály s vysokou permeabilitou – zejména mu-kovy, měkké železo a elektroocel. Pro střídavé elektromagnetické pole a EMI poskytují vodivé materiály jako měď a hliník, stejně jako feritové kompozity, účinné stínění prostřednictvím mechanismů vířivých proudů.

Žádný materiál nefunguje dokonale ve všech situacích. Nejlepší řešení magnetického stínění jsou navržena pro konkrétní typ pole, frekvenční rozsah, intenzitu pole a geometrické požadavky aplikace. V náročných aplikacích se kombinuje více vrstev různých materiálů, aby se dosáhlo požadovaného útlumu v širokém rozsahu typů polí a frekvencí.

Klíčové praktické věci: použití mu-metal pro přesné statické stínění , elektroocel pro stínění transformátoru a motoru , měděné nebo hliníkové pro AC a RF skříně a ferit pro potlačení vysokofrekvenčního EMI . Nepředpokládejte, že běžné materiály jako plast, beton nebo sklo nabízejí jakoukoli ochranu – neposkytují.
