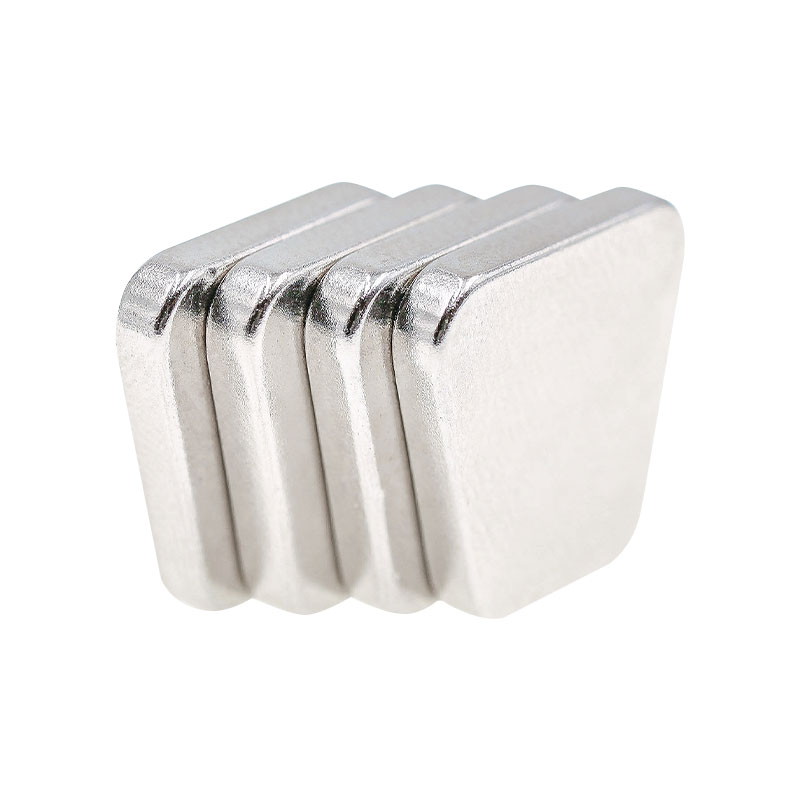

Lichoběžník slinutý NdFeB se týká slinutých neodym-železo-borových permanentních magnetů vyrobených v lichoběžníkové geometrii pro splnění specifických požadavků na magnetický obvod a mechanickou montáž. Produkty v této kategorii sdílejí společné charakteristiky, jako je vysoká hustota magnetické energie, přesná úhlová geometrie a vhodnost pro strukturované magnetické systémy, kde je vyžadováno lineární nebo zakřivené rozložení toku. Lichoběžníkové slinuté magnety NdFeB jsou široce používány v rotačních zařízeních, segmentovaných magnetických sestavách a systémech elektromagnetické konverze, kde přesnost tvaru přímo ovlivňuje výkon a účinnost.

Společné funkce a základní výkonnostní charakteristiky

Všechny produkty Lichoběžník slinutý NdFeB jsou založeny na slinutém materiálu NdFeB, který poskytuje vysokou remanenci (Br), koercivitu (Hcj) a maximální energetický produkt (BHmax). Lichoběžníkový tvar umožňuje optimalizované vyrovnání magnetického pole, zmenšení vzduchových mezer a zlepšenou koncentraci toku ve složitých sestavách.

Mezi klíčové sdílené vlastnosti patří:

• Stabilní magnetický výstup při omezení kompaktního designu

• Kompatibilita se segmentovanými konstrukcemi rotoru a statoru

• Vysoká rozměrová přesnost pro podporu opakovatelného magnetického výkonu

• Vhodnost pro středně až vysokorychlostní elektromagnetická zařízení

Tyto vlastnosti dělají z lichoběžníkového sintrovaného NdFeB standardní volbu v systémech, kde musí být magnetická účinnost a strukturální přizpůsobení vyvážené.

Pracovní principy podle typu zařízení

Elektromotory a generátory
U motorů s permanentními magnety jsou lichoběžníkové magnety uspořádány po obvodu rotoru. Lichoběžníková geometrie umožňuje těsnější uchycení mezi sousedními magnety, snižuje únik toku a zlepšuje hustotu točivého momentu. Slinutý materiál NdFeB poskytuje stabilní magnetické pole, které interaguje s vinutím statoru a vytváří rotační sílu nebo elektrický výstup.

Magnetic Couplings and Transmission Devices
V magnetických spojkách jsou lichoběžníkové slinuté magnety NdFeB umístěny tak, aby vytvářely střídavé magnetické póly. Točivý moment se přenáší spíše magnetickou interakcí než mechanickým kontaktem, což umožňuje utěsněné převodové systémy a snížené opotřebení.

Senzorové a akční systémy
Řízené rozložení magnetického pole lichoběžníkových magnetů podporuje přesnou detekci polohy a kontrolu síly. Jejich předvídatelné magnetické chování zlepšuje stabilitu signálu v průmyslových senzorech a lineárních akčních členech.

Typické aplikační scénáře

• Synchronní motory s permanentními magnety (PMSM)

• Větrné generátory a pomocné pohonné systémy

• Zařízení pro průmyslovou automatizaci

• Magnetická čerpadla a utěsněné převodové systémy

• Součásti automobilového elektrického pohonu

V mnoha z těchto aplikací výrobci volí lichoběžníkový sintrovaný NdFeB, aby odpovídal zakřiveným pouzdrům nebo segmentovaným magnetickým drahám a zajistil konzistentní magnetický tok v pracovní oblasti.

Srovnání s jinými tvary NdFeB

Ve srovnání se standardními blokovými magnety poskytuje trapézový sintrovaný NdFeB vylepšenou kontinuitu magnetického pole v rotačních systémech. Ve srovnání s magnety ve tvaru oblouku umožňují lichoběžníkové konstrukce větší flexibilitu v segmentovaných sestavách a ovládání nástrojů.

Povrchová úprava a přizpůsobení prostředí

Většina produktů v této kategorii používá ochranné povlaky, jako je nikl, epoxid nebo zinek, aby se snížilo riziko koroze. Výběr závisí na provozní teplotě, vlhkosti a podmínkách expozice. Pro průmyslová prostředí s vystavením oleji nebo vlhkosti jsou běžně specifikovány trapézové magnety s epoxidovým povlakem.

Pokyny pro údržbu a manipulaci

Přestože jsou slinuté magnety NdFeB trvalé a nevyžadují žádnou aktivní údržbu, správná manipulace a údržba na úrovni systému pomáhají zajistit dlouhodobý výkon:

• Vyvarujte se mechanickému nárazu během instalace, aby nedošlo k odštípnutí

• Udržujte provozní teploty v rámci specifikovaných limitů jakosti

• Při poškození nátěru zabraňte přímému kontaktu s korozivními látkami

• Během plánované údržby zařízení zkontrolujte umístění magnetu

Správné vyrovnání instalace je zvláště důležité pro lichoběžníkové slinuté NdFeB, protože úhlová odchylka může ovlivnit magnetickou rovnováhu v rotačních systémech.

Výroba a kontrola kvality

Ningbo Jinlun Magnet Technology Co., Ltd. vyrábí lichoběžníkový sintrovaný NdFeB pomocí procesů řízené práškové metalurgie, včetně orientačního lisování, vakuového slinování a přesného obrábění. S více než 30 lety zkušeností v oboru a roční kapacitou 8 000 tun vysoce výkonných magnetů podporuje Jinlun Magnet stabilní materiálové vlastnosti a konzistentní rozměrovou přesnost pro průmyslové aplikace.

Výrobní proces společnosti klade důraz na:

• Řízená orientace zrna pro předvídatelný magnetický výstup

• Kontrola rozměrové tolerance pro segmentované sestavy

• Přizpůsobení stupně na základě požadavků na teplotu a koercitivitu

Často kladené otázky (FAQ)

Q1: Proč zvolit lichoběžníkové magnety místo obdélníkových?
Lichoběžníkové magnety zlepšují kontinuitu magnetického obvodu v zakřivených nebo segmentovaných sestavách, čímž snižují ztrátu toku ve srovnání s pravoúhlými tvary.

Q2: Jsou trapézové slinuté magnety NdFeB vhodné pro vysokorychlostní motory?
Ano. Pokud jsou správně specifikovány pro koercitivitu a teplotní odolnost, jsou běžně používány ve vysokorychlostních rotačních zařízeních.

Q3: Lze stupeň magnetu přizpůsobit pro různé provozní teploty?
Ano. Různé třídy NdFeB lze vybrat tak, aby odpovídaly rozsahům provozních teplot a odolnosti proti demagnetizaci.

Q4: Jaké tolerance jsou typické pro trapézové magnety?
Tolerance závisí na velikosti a aplikaci, ale přesné obrábění umožňuje konzistentní úhlové a rozměrové řízení vhodné pro motorové sestavy.
