Jaké je složení magnetu NdFeB? Kompletní průvodce

The Složení magnetu NdFeB je precizně navržený metalurgický vzorec založený na intermetalické sloučenině neodym-železo-bor (Nd₂Fe₁₄B), která tvoří tvrdou magnetickou fázi, která dává těmto magnetům jejich mimořádnou sílu. V typické komerční slinuté neodymový magnet , neodym tvoří přibližně 29 % až 32 % hmotnostních , železo tvoří 64 % až 68 % a bor tvoří asi 1,0 % až 1,2 % se zbývající frakcí sestávající z aditivních prvků, jako je dysprosium, terbium, praseodym, kobalt, měď, hliník a niob, které jsou zavedeny pro zvýšení koercitivity, tepelné stability a odolnosti proti korozi. Podle Journal of Magnetism and Magnetic Materials , objev fáze Nd₂Fe₁₄B v roce 1984 Masato Sagawou a Johnem Croatem způsobil revoluci v technologii permanentních magnetů tím, že vytvořil magnet s maximálním energetickým produktem přesahujícím 50 megagauss-oerstedů (MGOe) , zhruba desetkrát větší než u feritových magnetů, které nahradil. Pochopení přesného Složení magnetu NdFeB a funkce každého základního prvku je nezbytná pro inženýry, kteří vybírají správnou jakost magnetu pro vysokoteplotní motory, generátory větrných turbín, lékařská zobrazovací zařízení a spotřební elektroniku.

Prozkoumejte klíčové aplikace magnetických materiálů

1. Jaké je základní složení NdFeB magnetu?

Základním složením magnetu NdFeB je intermetalická sloučenina Nd2Fe₁4B, která tvoří přibližně 85 % až 95 % objemu magnetu a poskytuje tvrdou magnetickou fázi odpovědnou za generování intenzivního magnetického pole. Atomová struktura Nd2Fe₁4B je tetragonální krystalový systém se složitou základní buňkou obsahující 68 atomů : 8 atomů neodymu, 56 atomů železa a 4 atomy boru. Atomy neodymu obsazují specifická místa mřížky, kde jejich nepárové 4f elektrony vytvářejí obrovskou magnetokrystalickou anizotropii, která dává NdFeB jeho vysokou koercivitu. Atomy železa, které zaujímají šest krystalograficky odlišných míst, poskytují vysokou saturační magnetizaci prostřednictvím svých zarovnaných 3D elektronových spinů. Atomy boru, i když je jejich počet malý, jsou strukturálně kritické, protože stabilizují tetragonální fázi a zabraňují tvorbě dalších, magneticky horších železo-neodymových fází. Bez boru by slitina krystalizovala do směsi měkkých magnetických fází, které by nedokázaly udržet permanentní magnetický náboj. V typické reklamě Složení magnetu NdFeB celková hmotnostní procenta prvků jsou přibližně 29-32 % neodymu, 64-68 % železa a 1,0-1,2 % boru . Odlitá slitina před slinováním je však záměrně formulována tak, aby byla o něco bohatší na neodym než stechiometrický poměr 2:14:1. Tento přebytek neodymu vytváří na neodym bohatou hraniční fázi zrn, která je nezbytná pro proces slinování v kapalné fázi a pro magnetické oddělení zrn Nd2Fe₁4B od sebe navzájem, což dramaticky zvyšuje koercivitu. Typicky tvoří fáze bohatá na neodym 5 % až 15 % z celkového objemu a může obsahovat rozpuštěný kyslík, uhlík a malá množství přechodných kovů.

2. Role každého prvku ve složení NdFeB magnetu

Každý prvek ve složení magnetu NdFeB plní specifickou strukturální nebo magnetickou funkci a změna rovnováhy těchto prvků – dokonce o zlomky procent – může dramaticky změnit koercitivitu, remanenci, teplotní stabilitu a odolnost proti korozi magnetu. Podrobné role základních a aditivních prvků jsou následující:

• Neodym (Nd): Neodym je primární prvek vzácných zemin, který poskytuje obrovskou magnetokrystalickou anizotropii. Jeho elektronový orbital 4f je vysoce směrový a vytváří snadnou osu magnetizace podél osy c tetragonálního krystalu. Toto pole anizotropie dosahuje přibližně 7,3 tesla , což je základní důvod NdFeB magnety může dosáhnout tak vysoké koercitivity. V praxi komerční magnety často používají směs neodymu a praseodymu v přirozeně se vyskytujícím poměru didymia, protože tyto dva prvky jsou chemicky podobné a jejich oddělení zvyšuje náklady bez proporcionálního magnetického přínosu pro mnoho aplikací.
• Železo (Fe): Železo poskytuje vysokou saturační magnetizaci. Jeho 3D elektronové spiny se vyrovnávají feromagneticky a přispívají zhruba 2,2 Bohrových magnetonů na atom k celkovému magnetickému momentu. Remanence magnetu NdFeB je přímo úměrná objemovému podílu fáze Nd2Fe₁4B a vyrovnání spinových momentů železa. Částečná náhrada kobaltu za železo, obvykle při 5 % až 15 % obsahu železa, zvyšuje Curieho teplotu a zlepšuje tepelnou stabilitu, i když mírně snižuje saturační magnetizaci při pokojové teplotě.
• Bór (B): Bór je základní metaloid, který stabilizuje tetragonální krystalovou strukturu. Jeho malý atomový poloměr mu umožňuje zapadnout do intersticiálních míst v rámci železo-neodym, kde tvoří směrové kovalentní vazby, které uzamknou atomy do správné konfigurace. Bez boru by se slitina rozložila na binární fáze Nd2Fe17 a NdFe2, z nichž žádná nemá požadovanou magnetokrystalickou anizotropii.
• Dysprosium (Dy) a Terbium (Tb): Tyto těžké prvky vzácných zemin jsou nejkritičtějšími přísadami Složení magnetu NdFeB pro vysokoteplotní aplikace. Dysprosium nahrazuje neodym v mřížce Nd₂Fe₁₄B, zvyšuje pole anizotropie a tím koercivitu, což umožňuje magnetu odolávat demagnetizaci při zvýšených teplotách. Magnet se 4 % až 8 % hmotnostních dysprosia může udržovat užitečnou koercitivitu při 150 °C až 200 °C ve srovnání s maximem asi 80 °C pro magnet bez dysprosia. Terbium je ještě účinnější než dysprosium, ale je vzácnější a dražší.
• Kobalt (Co): Kobalt zvyšuje Curieho teplotu fáze Nd₂Fe₁4B přibližně o 10 °C na atomové procento náhradou za železo. Magnet s 5 % kobaltu může mít Curieovu teplotu 350 °C až 370 °C ve srovnání s 310 °C až 320 °C pro složení bez kobaltu. Kobalt také zlepšuje odolnost proti korozi snížením rozdílu elektrochemického potenciálu mezi zrny Nd2Fe₁4B a fází hranic zrn bohatou na neodym.
• Měď (Cu), hliník (Al) a niob (Nb): Tyto minoritní přísady, typicky přítomné v 0,1 % až 1,0 % každý z nich zjemňuje mikrostrukturu během slinování a zlepšuje smáčivé chování kapalné fáze po hranicích zrn. Niob tvoří malé precipitáty, které spojují hranice zrn a zabraňují nadměrnému růstu zrn během vysokoteplotního slinovacího cyklu, což je nezbytné pro udržení jemné velikosti zrna a vysoké koercitivity.

3. Jak složení určuje tři klíčové magnetické vlastnosti

Složení magnetu NdFeB přímo řídí tři hlavní magnetické parametry – remanenci, koercitivitu a maximální energetický produkt – a každá úprava rovnováhy prvků posouvá magnet podél spektra výkonnostních kompromisů. Remanence (Br) plně husté, dokonale vyrovnané NdFeB magnet je zásadně omezena saturační magnetizací fáze Nd2Fe₁4B, která je přibl. 1,6 tesla . V praxi komerční slinuté magnety dosahují hodnot remanence 1,0 až 1,5 tesla v závislosti na objemovém podílu magnetické fáze a stupni krystalografického vyrovnání dosaženého během lisovací fáze. Vnitřní koercivita (Hci) je řízena polem magnetokrystalické anizotropie zrn Nd2Fe14B a účinností fáze na hranicích zrn při magnetické izolaci každého zrna. Čistý Nd₂Fe₁4B má pole anizotropie asi 7,3 tesla, ale praktická koercivita je pouze zlomkem této hodnoty – obvykle 10 až 30 kilo-oerstedů (kOe) —protože reverzní magnetické domény nukleují na hranicích zrn a krystalové defekty v mnohem nižších polích, než je teoretický limit. Přidání dysprosia zvyšuje pole anizotropie a tím i koercivitu, ale dysprosium se antiferomagneticky spojuje se železem, což snižuje saturační magnetizaci a remanenci. Toto je ústřední designový kompromis Složení magnetu NdFeB : větší obsah těžkých vzácných zemin znamená vyšší koercitivitu a lepší výkon při zvýšených teplotách za cenu nižší remanence při pokojové teplotě a maximálního energetického produktu. Maximální energetický produkt (BHmax), měřený v MGOe, představuje maximální množství magnetické energie, které může být uloženo v jednotkovém objemu magnetu. Teoretické maximum pro Nd2Fe14B je přibližně 64 MGOe . Komerční magnety třídy N52 dosahují přibližně 50 až 53 MGOe , zatímco vysokoteplotní třídy s těžkými přísadami vzácných zemin se obvykle pohybují od 30 až 45 MGOe .

4. Slinutý vs. Vázaný NdFeB: Jak se liší složení a zpracování

Složení magnetů NdFeB se zpracovává na magnety dvěma zásadně odlišnými výrobními cestami – sintrováním a lepením – které produkují magnety s výrazně rozdílnými hustotami, magnetickými vlastnostmi a vhodností použití. Níže uvedená tabulka shrnuje klíčové rozdíly mezi slinutými a pojenými NdFeB magnety .

5. Těžké prvky vzácných zemin a technologie difúze na hranicích zrn

Prvky těžkých vzácných zemin – dysprosium a terbium – se přidávají do složení magnetu NdFeB pro zvýšení koercitivity při vysokých teplotách, ale moderní technologie difúze na hranicích zrn nyní dosahuje tohoto vylepšení s mnohem menším množstvím materiálu tím, že tyto drahé prvky koncentruje pouze na povrchy zrn, kde jsou nejúčinnější. V konvenčním Složení magnetu NdFeB dysprosium je před slinováním rovnoměrně promícháno v celém slitinovém prášku. Protože dysprosium nahrazuje neodym v celém objemu každého zrna Nd2Fe₁4B, významná část drahých těžkých vzácných zemin se účinně plýtvá uvnitř zrn, kde snižuje remanenci, aniž by úměrně přispěla ke zvýšení koercitivity. Difúze na hranicích zrn, vyvinutá na počátku 21. století a nyní široce rozšířená v komerční produkci, má odlišný přístup. Plně slinutý magnet se standardním složením s nízkým obsahem dysprosia nebo bez dysprosia je potažen tenkou vrstvou prášku fluoridu dysprosia nebo fluoridu terbium a poté tepelně zpracován při teplotě, kdy těžká vzácná zemina difunduje podél hranic zrn do vnitřku magnetu. Atomy dysprosia putují přednostně podél hranice zrn bohaté na neodym a nahrazují neodym pouze v tenké slupce na vnějším povrchu každého zrna, typicky Hloubka 1 až 3 mikrony . Protože reverzní magnetické domény nukleují na površích zrn, tato tenká skořápka bohatá na dysprosium poskytuje stejné zvýšení koercitivity jako homogenní přísada při použití o 50 % až 70 % méně dysprosia . Magnet vyrobený difúzí hranic zrn může dosáhnout koercitivity 25 až 30 kOe s celkovým obsahem dysprosia menším než 2 % hmotn ve srovnání s 6 % až 8 % požadovanými v běžné homogenní kompozici. Tato technologie byla nápomocná při snižování nákladů a zranitelnosti dodavatelského řetězce NdFeB magnety pro trakční motory elektrických vozidel, kde je nezbytná vysokoteplotní koercivita a ceny dysprosia jsou historicky kolísavé.

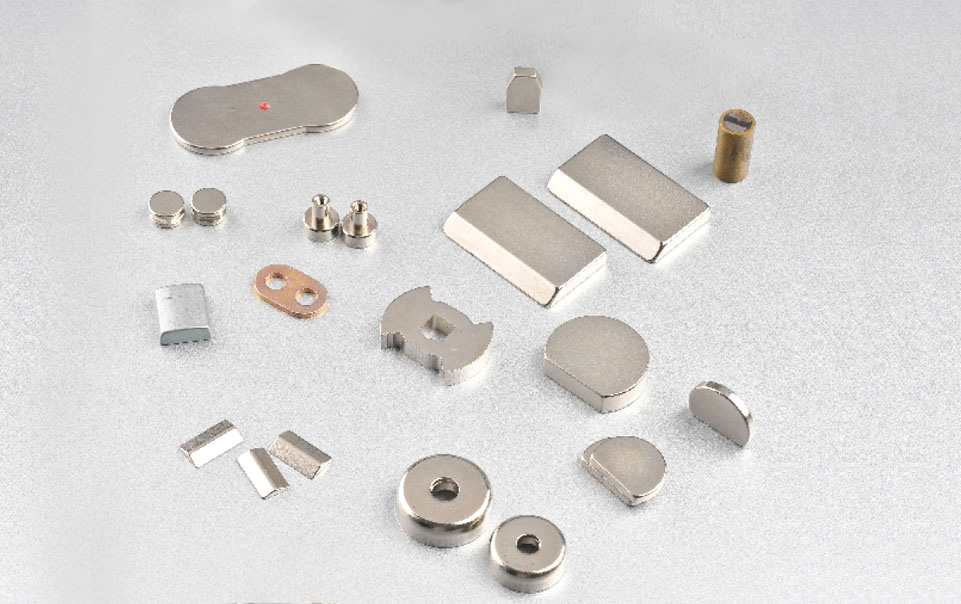

6. Třídy magnetů NdFeB a jejich variace ve složení

Komerční klasifikační systém pro magnety NdFeB – jako N35, N52, N35SH a N48UH – kóduje jak energetický produkt při pokojové teplotě, tak maximální provozní teplotu a každá řada tříd odpovídá specifickému složení magnetů NdFeB optimalizovanému pro konkrétní tepelné prostředí. Následující seznam vysvětluje běžné přípony stupňů a jejich kompoziční důsledky:

• Třída N (bez přípony): Standardní složení s minimálními nebo žádnými přísadami těžkých vzácných zemin. Maximální provozní teplota je obvykle 80 °C . Tyto třídy, jako je N35 až N52, nabízejí nejvyšší energetický produkt při pokojové teplotě a používají se ve spotřební elektronice, počítačových pevných discích a magnetických spojovacích materiálech.
• M-stupeň (střední koercivita): Mírně zvýšená vnitřní koercivita díky malým přídavkům dysprosia nebo optimalizované velikosti zrna. Maximální provozní teplota je přibližně 100 °C . Používá se v aplikacích motorů se střední teplotou.
• H-grade (vysoká koercivita): Obsahuje vyšší podíl dysprosia v Složení magnetu NdFeB . Maximální provozní teplota je 120 °C . Široce se používá v průmyslových servomotorech a generátorech.
• Stupeň SH (super vysoká koercivita): Dále zvýšený obsah dysprosia nebo difúzní zpracování hranic zrn. Maximální provozní teplota je 150 °C . Určeno pro automobilové trakční motory a nástroje pro průzkum ropy.
• UH-grade (ultra vysoká koercivita): Přídavek těžkého dysprosia nebo terbia. Maximální provozní teplota je 180 °C . Používá se ve vysokorychlostních motorech elektrických vozidel a leteckých pohonech.
• EH-grade (extrémně vysoká koercivita): Nejvyšší obsah těžkých vzácných zemin. Maximální provozní teplota je 200 °C . Vyhrazeno pro specializované vojenské a letecké aplikace, kde je riziko demagnetizace extrémní.

Často kladené otázky o složení magnetu NdFeB

Jaký je přesný chemický vzorec hlavní fáze v magnetech NdFeB?

Primární magnetická fáze v NdFeB magnety je Nd2Fe14B, tetragonální krystal se základní buňkou obsahující 68 atomů. V komerčních magnetech je část neodymu obvykle nahrazena praseodymem a část železa je nahrazena kobaltem, takže skutečné fázové složení je přesněji zapsáno jako (Nd,Pr)₂(Fe,Co)1₄B.

Proč jsou magnety NdFeB o tolik silnější než feritové magnety?

The Složení magnetu NdFeB vytváří saturační magnetizaci přibližně 1,6 tesla a pole magnetokrystalické anizotropie 7,3 tesla, zatímco magnety stroncium feritu mají saturační magnetizaci pouze přibližně 0,47 tesla. Tento zásadní rozdíl v interakci atomového magnetického momentu a krystalového pole znamená, že NdFeB může uložit zhruba desetkrát více magnetické energie na jednotku objemu než ferit.

Lze NdFeB magnety vyrobit bez těžkých prvků vzácných zemin?

Ano, bez těžkých-vzácných zemin NdFeB magnety jsou komerčně dostupné a stále častěji se používají v aplikacích, kde maximální provozní teplota nepřesahuje přibližně 80 °C až 100 °C. Tyto magnety se spoléhají na extrémně jemnou velikost zrna, obvykle nižší 2 až 3 mikrony a optimalizovanou chemii hranic zrn pro dosažení adekvátní koercitivity bez dysprosia nebo terbia.

Obsahuje složení NdFeB kobalt ve všech magnetech?

Ne. Kobalt je volitelná přísada v Složení magnetu NdFeB . Používá se především ve vysokoteplotních jakostech ke zvýšení Curieovy teploty a zlepšení odolnosti proti korozi. Standardní magnety třídy N pro aplikace při pokojové teplotě často obsahují málo kobaltu nebo žádný kobalt. Přítomnost kobaltu je obvykle uvedena v datovém listu výrobce.

The Složení magnetu NdFeB je triumfem materiálového inženýrství, kde přesná kontrola hlavních prvků a stopových přísad na atomové úrovni poskytuje nejsilnější permanentní magnety, jaké byly kdy vyrobeny. Od základní fáze Nd₂Fe₁₄B, která poskytuje magnetickou páteř, až po hranice zrn obohacené dysprosiem, které udržují koercitivitu při vysoké teplotě, každá složka hraje nenahraditelnou roli při určování, zda konečný magnet bude pohánět elektrické vozidlo, stabilizovat generátor větrné turbíny nebo jednoduše držet dveře skříně zavřené.
