Co je motor s neodymovým magnetem a jak to funguje

A motor s neodymovým magnetem je vysoce účinný synchronní motor s permanentními magnety (PMSM) nebo bezkomutátorový stejnosměrný motor (BLDC), který využívá výkonné magnety neodym-železo-bor (NdFeB) vzácné zeminy zabudované v rotoru nebo namontované na rotoru pro generování magnetického pole potřebného pro rotaci. Na rozdíl od tradičních indukčních motorů, které spotřebovávají elektrickou energii k vytvoření magnetického pole v rotoru, a motor s neodymovým magnetem odvozuje svůj rotorový tok z permanentních magnetů s dosahem energetického produktu 50 megagauss-oerstedů (MGOe) nebo vyšší , zcela eliminuje ztráty mědi rotoru a umožňuje úrovně účinnosti, které běžně přesahují 95 %. Podle Mezinárodní energetické agentury (IEA) představují systémy poháněné elektromotorem přibližně 45 % celosvětové spotřeby elektřiny a pokračující přechod od indukčních motorů k konstrukcím s permanentními magnety na neodymu v elektrických vozidlech, průmyslové automatizaci a systémech HVAC představuje jeden z nejpůsobivějších přechodů na úsporu energie probíhajících v globální ekonomice.

Prozkoumejte klíčové aplikace magnetických materiálů

Co je motor s neodymovým magnetem a jak funguje?

Motor s neodymovými magnety je elektrický motor, ve kterém je magnetické pole rotoru produkováno slinutými neodymovými-železo-borovými permanentními magnety spíše než elektromagnety, a rotace je dosažena elektronickou komutací statorových vinutí, aby se vytvořilo rotující elektromagnetické pole, které rotor sleduje v přesné synchronizaci. Základní princip činnosti zahrnuje interakci mezi rotujícím magnetickým polem generovaným cívkami statoru a pevnými magnetickými póly uloženými v rotoru. Neodymové magnety jsou vybrány, protože mají nejvyšší magnetickou remanenci (Br) a koercivitu (Hc) ze všech komerčně dostupných materiálů s permanentními magnety. Typický neodymový magnet třídy N52 vykazuje remanenci přibližně 1,44 až 1,48 tesla a vnitřní nátlak přesahující 11 000 oerstedů . Když jsou tyto magnety uspořádány v Halbachově poli nebo konvenční povrchové konfiguraci na rotoru, vytvářejí intenzivní, stabilní magnetický tok, který interaguje se střídavými póly statoru. Ovladač motoru, který přijímá zpětnou vazbu o poloze ze snímačů Hallova jevu nebo resolveru, napájí fáze statoru v pečlivě načasovaném pořadí, které udržuje optimální úhel točivého momentu mezi polem statoru a rotoru. Protože magnety rotoru produkují svůj vlastní tok, není třeba do rotoru dodávat žádný magnetizační proud a jediné ztráty se vyskytují ve vinutí statoru, magnetických ocelových lamelách a ložiscích. Tento elegantní princip fungování umožňuje a motor s neodymovým magnetem dodávat více mechanického výkonu na jednotku elektrického příkonu než jakákoli jiná komerčně životaschopná topologie motoru.

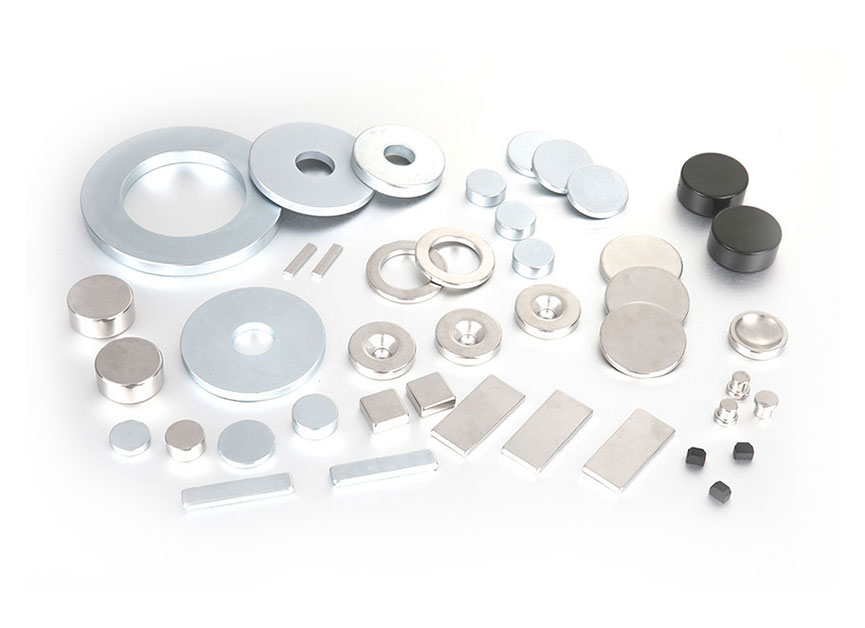

Věda o materiálu za neodymovými permanentními magnety

Výkon motoru s neodymovými magnety lze přímo připsat mimořádným magnetickým vlastnostem sloučeniny neodym-železo-bor, která byla objevena v roce 1984 a od té doby byla zušlechtěna na nejsilnější materiál s permanentními magnety dostupný za každou cenu. Klíčové magnetické metriky, které odlišují magnety NdFeB od jejich předchůdců – feritových (keramických) magnetů a magnetů samarium-kobalt – jsou shrnuty níže:

• Maximální energetický produkt (BHmax): Neodymové magnety dosahují hodnot BHmax 30 až 52 MGOe ve srovnání s pouze 1 až 5 MGOe pro feritové magnety a 15 až 30 MGOe pro samarium-kobalt. To znamená, že neodymový rotor může generovat stejný magnetický tok jako feritový rotor, který je fyzicky čtyřikrát až desetkrát větší, což umožňuje dramatické snížení velikosti a hmotnosti motoru, které charakterizují moderní motor s neodymovým magnetem návrhy.
• Magnetická remanence (Br): NdFeB třídy N52 si po magnetizaci zachovává hustotu toku 1,44 až 1,48 tesla. Plocha průřezu materiálu magnetu potřebná k dosažení dané hustoty toku vzduchové mezery je nepřímo úměrná remanenci, takže magnety s vysokým obsahem Br umožňují užší a lehčí rotory.
• Vnitřní koercivita (Hci): Třídy s vysokou koercitivitou určené pro aplikace motorů, často označené příponou „H“, jako je N45SH nebo N48UH, mohou odolat demagnetizaci z pole statoru a zvýšeným teplotám až 150 až 220 stupňů Celsia . Podle výzkumu zveřejněného v Journal of Applied Physics Přidání dysprosia nebo terbia k hranicím zrn NdFeB zvyšuje koercitivitu přichycením stěn magnetických domén, i když za cenu mírného snížení remanence.

Kritická úvaha v motor s neodymovým magnetem design je teplotní koeficient magnetů. Remanence NdFeB klesá rychlostí přibližně 0,10 % až 0,12 % na stupeň Celsia zvýšení teploty a koercivita klesá ještě prudčeji. Při 120 stupních Celsia může standardní magnet třídy N ztratit 20 % až 30 % své koercitivity při pokojové teplotě. To je důvod, proč výrobci motorů vybírají vysokoteplotní třídy a pečlivě modelují tepelné chování rotoru, aby zajistili, že magnety zůstanou v rámci svého bezpečného provozního okna v celém rozsahu otáček a zatížení.

Porovnání motorů s neodymovými magnety s jinými technologiemi motoru

Když inženýři posuzují motor s neodymovými magnety oproti indukčnímu motoru, spínanému reluktančnímu motoru nebo feritovému motoru s permanentními magnety, neodymový design trvale poskytuje vynikající hustotu výkonu a účinnost, i když při vyšších materiálových nákladech a s důsledky pro dodavatelský řetězec spojený s výrobou prvků vzácných zemin. Níže uvedená tabulka poskytuje kvantitativní srovnání klíčových výkonových parametrů, které ovlivňují výběr technologie motoru pro trakční a průmyslové aplikace.

Kde se dnes používají motory s neodymovými magnety?

Motor s neodymovými magnety se stal dominantní technologií pohonu v průmyslu elektrických vozidel, preferovanou volbou pro vysoce výkonné průmyslové servosystémy a pomocnou součástí při elektrifikaci letadel a námořních plavidel. Mezi konkrétní sektory, kde mají tyto motory největší vliv, patří:

• Trakční motory elektrických vozidel: Naprostá většina celosvětově prodávaných akumulátorových elektrických vozidel a plug-in hybridních vozidel používá a motor s neodymovým magnetem jako jejich primární pohonná jednotka. Typický trakční motor osobního EV obsahuje mezi 1,0 a 2,5 kilogramu neodymových magnetů, přičemž přesné množství závisí na jmenovitém výkonu motoru a konkrétní topologii rotoru. Podle analýzy trhu z roku 2023, kterou provedla společnost Adamas Intelligence, celosvětový sektor elektrických vozidel spotřeboval přibližně 20 000 tun neodymových-železo-borových magnetů v roce 2022 se toto číslo podle odhadů do roku 2030 více než zdvojnásobí, protože se zrychlí výroba elektromobilů. Dojezd NEDC nebo WLTP moderního elektromobilu je přímo ovlivněn účinností motoru: každý procentní bod zvýšení účinnosti se promítá do přibližně 2% až 3% dodatečný rozsah ze stejné kapacity baterie, což je důvod, proč automobilky investují značné prostředky do optimalizace konstrukcí svých motorů s permanentními magnety.
• Průmyslová automatizace a robotika: Vysoce přesné servomotory, které polohují robotická ramena, osy CNC obráběcích strojů a zařízení pro výrobu polovodičů, téměř univerzálně používají neodymové rotory. Vysoký poměr točivého momentu k setrvačnosti a motor s neodymovým magnetem umožňuje rychlosti zrychlení 10 000 otáček za minutu za sekundu nebo více, což umožňuje robotu typu pick-and-place dokončit cyklus ve zlomku sekundy. Odezva těchto motorů s nulovou vůlí a vysokou tuhostí je nezbytná pro submikronovou přesnost polohování vyžadovanou v wafer krokovačích a optických vyrovnávacích systémech.
• Generátory větrných turbín: Generátory s permanentním magnetem s přímým pohonem pro multimegawattové větrné turbíny eliminují převodovku, která je nejnáročnější na údržbu a náchylná k poruchám v konvenční větrné turbíně. 6megawattový větrný generátor na moři s přímým pohonem může obsahovat přes 600 kilogramů neodymových magnetů uspořádaných v rotoru o velkém průměru, který se otáčí stejně nízkou rychlostí jako lopatky turbíny. Zvýšení účinnosti odstraněním ztrát převodovky více než kompenzuje vyšší náklady na magnety během 25leté projektované životnosti turbíny.
• Letectví a obrana: Iniciativa více elektrických letadel a nově vznikající elektrická vozidla s vertikálním vzletem a přistáním (eVTOL) pro městskou leteckou mobilitu vyžadují motory s nejvyšším možným poměrem výkonu a hmotnosti. A motor s neodymovým magnetem navržené pro letecké aplikace mohou dosáhnout nepřetržité hustoty výkonu přesahující 5 kilowattů na kilogram , což je zhruba dvojnásobek oproti indukčnímu motoru s ekvivalentním jmenovitým výkonem. Tato úspora hmotnosti je prvořadá v letadle, kde každý kilogram hmotnosti motoru snižuje nosnost nebo dolet.
• Spotřební elektronika a domácí spotřebiče: Bezkartáčové stejnosměrné motory v bezdrátových vysavačích, vysoušečích vlasů, počítačových chladicích ventilátorech a pohonných systémech dronů jsou všechny závislé na miniaturních neodymových magnetech, které dodávají požadovaný točivý moment v extrémně kompaktním provedení. Špičkový akumulátorový sací motor se točí na maximum 100 000 ot./min a vejde se do dlaně, což je výkon možný pouze díky hustotě toku, kterou zajišťuje neodymový rotor.

Výroba motoru s neodymovým magnetem: klíčové kroky procesu

Výroba vysoce výkonného motoru s neodymovými magnety vyžaduje přesnou integraci slinutých magnetových bloků do vrstveného rotoru, následovanou magnetizací, dynamickým vyvážením a přísným testováním na konci linky pro ověření účinnosti a tepelného výkonu. Kritické výrobní fáze jsou následující:

1. Sestava jádra statoru: Tenkovrstvé elektrotechnické ocelové plechy, typicky o tloušťce 0,20 až 0,35 milimetrů, jsou děrovány nebo řezány laserem, stohovány a svařovány nebo spojovány. Drážky statoru jsou izolovány a předem vytvarované měděné cívky jsou vloženy pomocí automatizovaných navíjecích strojů. U trakčních motorů s vysokou hustotou výkonu se stále častěji používají vlásečnicová vinutí vyrobená z obdélníkového měděného drátu, protože dosahují vyššího faktoru vyplnění štěrbiny – až 70 % až 75 % ve srovnání se 45 % až 55 % u vinutí s kulatým drátem – což snižuje odpor a zlepšuje chlazení.
2. Vložení magnetu rotoru: Bloky neodymových magnetů, které byly opracovány na přesné rozměry a potaženy niklem, epoxidem nebo hliníkem, aby se zabránilo korozi, jsou vloženy do štěrbin v laminaci rotoru. V konstrukcích s vnitřními permanentními magnety (IPM) jsou magnety pohřbeny v dutinách ve tvaru V nebo delta, které vytvářejí kromě točivého momentu permanentního magnetu moment magnetické reluktance. Magnety mohou být zajištěny vysokoteplotním epoxidem, kevlarovým obalem nebo přídržným pouzdrem v závislosti na rychlosti povrchu rotoru.
3. Magnetizace: Po sestavení je rotor umístěn do magnetizačního přípravku s vysokým polem, který generuje překračující pulzní magnetické pole 30 000 oerstedů , nasycení neodymového materiálu do požadovaného pólového vzoru. Běžná je také in-situ magnetizace plně sestaveného motoru, protože eliminuje manipulaci se silně magnetizovanými rotory při montáži.
4. Dynamické vyvážení: Protože rotor a motor s neodymovým magnetem často pracuje při rychlostech přesahujících 15 000 ot./min v aplikacích EV, musí být vyvážen na velmi těsný stupeň, typicky G2,5 nebo G1,0 podle ISO 1940-1. Síly nevyváženosti rostou s druhou mocninou rychlosti otáčení, takže i několik gram-milimetrů zbytkové nevyváženosti může generovat nepřijatelné vibrace a zatížení ložisek při nejvyšší rychlosti.
5. Konečná montáž a testování: Stator a rotor jsou spojeny, ložiska jsou usazena a koncové štíty jsou zajištěny. Každý sériově vyráběný motor prochází řadou automatizovaných testů, včetně odporu vinutí, izolačního odporu, analýzy zpětného EMF tvaru vlny, proudu naprázdno a mapování účinnosti při plném zatížení. A motor s neodymovým magnetem určené pro automobilovou trakci musí také projít cyklickým tepelným šokem a vibračními testy, které simulují 15 let provozu na vozidle.

Výzvy a budoucí vývoj v technologii motorů s neodymovými magnety

Navzdory svým výkonnostním výhodám čelí motory s neodymovými magnety třem významným výzvám: koncentraci dodavatelského řetězce vzácných zemin, kolísání cen a riziko trvalé demagnetizace při zvýšených teplotách. Prvky vzácných zemin neodym, praseodym, dysprosium a terbium se těží a zpracovávají převážně v jedné geografické oblasti a separace těchto chemicky podobných prvků vyžaduje ekologicky intenzivní extrakci rozpouštědlem. V reakci na to konstruktéři motorů sledují dvě vzájemně se doplňující strategie. Prvním je technologie difúze na hranicích zrn, která nanáší tenkou vrstvu dysprosia nebo terbia pouze na povrch neodymových zrn uvnitř magnetu, čímž se snižuje velká spotřeba vzácných zemin. 30 % až 50 % při dosažení ekvivalentní koercitivity. Druhým je vývoj topologií motorů bez vzácných zemin nebo s redukovaným obsahem vzácných zemin, které využívají feritové magnety nebo principy spínané reluktance pro aplikace, kde absolutní maximální hustota výkonu není prvořadým požadavkem. Výzkum publikovaný Oak Ridge National Laboratory prokázal, že feritový synchronní reluktanční motor může dosáhnout 85 % až 90 % hustoty výkonu ekvivalentního neodymového motoru za výrazně nižší cenu, i když se mezera v účinnosti zvětšuje při vysokých úrovních točivého momentu. Budoucnost motor s neodymovým magnetem bude pravděpodobně zahrnovat rozdvojení: vysoce výkonné, drahé NdFeB motory pro prémiová EV, letadla a přesná serva a levnější alternativní technologie motorů pro aplikace citlivé na cenu, kde dalších pár procent účinnosti neospravedlňuje náklady na magnet.

Často kladené otázky o motorech s neodymovými magnety

Může motor s neodymovým magnetem časem ztratit svůj magnetismus?

Za normálních provozních podmínek ve specifikovaném rozsahu teplot a motor s neodymovým magnetem si zachovává magnetizaci po celá desetiletí. Koercivita vhodně zvolených tříd je dostatečná, aby odolala demagnetizaci z pole statoru a vibrací. Trvalé vystavení teplotám nad maximální provozní limit magnetu – obvykle 150 až 180 stupňů Celsia pro vysokoteplotní třídy – může způsobit částečnou a trvalou ztrátu magnetismu. To je důvod, proč je tepelný management motoru a výběr správné třídy magnetu pro očekávanou teplotu horkého bodu zásadními konstrukčními aspekty.

Co se stane s motorem s neodymovým magnetem na konci jeho životnosti?

Neodymové magnety v motoru lze získat zpět prostřednictvím procesu recyklace, který zahrnuje demagnetizaci rotoru, odstranění magnetů a jejich opětovné použití přímo v novém motoru nebo jejich přepracování na nový magnetový prášek. Zákon Evropské unie o udržitelných kritických surovinách a podobná legislativa v jiných regionech pohání investice do infrastruktury pro recyklaci magnetů. Současné hydrometalurgické a pyrometalurgické recyklační cesty dokážou obnovit více než 90 % obsažených prvků vzácných zemin, i když náklady na recyklaci zůstávají konkurenceschopné pouze v případě, že se zvýší ceny oxidu neodymu.

Jak se mění účinnost motoru s neodymovým magnetem v závislosti na zatížení?

A motor s neodymovým magnetem udržuje relativně plochou křivku účinnosti v širokém rozsahu zatížení, typicky se drží nad 90 % od 25 % do 120 % jmenovitého zatížení. To příznivě kontrastuje s indukčními motory, jejichž účinnost výrazně klesá při nízké zátěži, protože magnetizační proud zůstává konstantní bez ohledu na výstupní moment. Široké, vysoce účinné okno je jedním z důvodů, proč jsou neodymové motory upřednostňovány u elektrických vozidel, která při jízdě ve městě pracují v širokém rozsahu otáček a točivého momentu.

Je možné postavit motor s neodymovým magnetem bez těžkých prvků vzácných zemin?

Ano, bez těžkých-vzácných zemin motor s neodymovým magnetem konstrukce se již vyrábí pro aplikace, kde maximální provozní teplota zůstává pod zhruba 120 stupni Celsia. Tyto motory používají neodym-železo-borové magnety s extrémně jemnou velikostí zrna, typicky menší než 2 mikrony, což zvyšuje koercitivitu prostřednictvím přichycení hranic zrn bez potřeby dysprosia nebo terbia. U trakčních motorů s vyšší teplotou aplikuje technologie difúze na hranicích zrn kolem každého zrnka magnetu tenký obal bohatý na dysprosium, čímž se dosahuje vysoké koercivity s celkovým obsahem těžkých vzácných zemin nižším než 1 % hmotnosti.

The motor s neodymovým magnetem představuje skutečnou skokovou změnu v elektromechanické přeměně energie, která přináší nejvyšší hustotu točivého momentu a účinnost ze všech komerčně dostupných technologií motoru. Jeho široké uplatnění v odvětvích elektrických vozidel, průmyslové automatizace, obnovitelné energie a letectví je přímým důsledkem bezkonkurenčního magnetického výkonu neodymových-železo-borových permanentních magnetů. Zatímco obavy ohledně dodavatelských řetězců vzácných zemin a kolísání nákladů nadále motivují výzkum alternativních topologií motorů, měřitelné úspory energie a snížení emisí uhlíku, které tyto motory umožňují, zajistí, že zůstanou základním kamenem globálního úsilí o elektrifikaci po celá desetiletí.
